Калькулятор закона Ома

Калькулятор считает по закону Ома цепь постоянного тока: по напряжению на нагрузке и её сопротивлению он даёт силу тока, мощность, падение напряжения и проводимость. Пригодится электрику при подборе автомата, радиолюбителю при расчёте резистора к светодиоду, автовладельцу, который прикидывает нагрузку на бортовую сеть, и школьнику на лабораторной.

Формулы: I = U ÷ R, P = U × I = U² ÷ R, проводимость G = 1 ÷ R в сименсах. При 12 В и 6 Ом ток равен 2 А, мощность 24 Вт. Сопротивление нулём быть не может: деление на ноль означает короткое замыкание, и калькулятор такой ввод отклоняет. Расчёт относится к активной нагрузке: нагреватель, лампа накаливания, резистор. У двигателя, трансформатора и импульсного блока питания на переменном токе добавляются реактивное сопротивление и коэффициент мощности, поэтому там ток считают иначе. Сопротивление проводника вдобавок растёт с нагревом, и холодная нить лампы измеряется омметром на порядок меньше горячей.

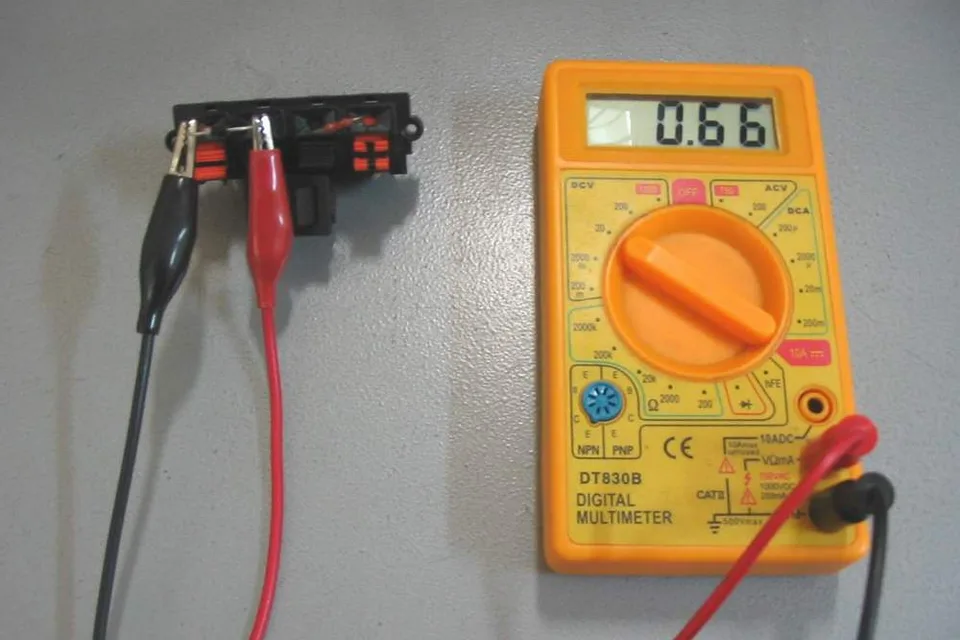

Напряжение берите то, что реально на нагрузке: в розетке 230 В, в автомобиле 12–14 В, у литиевой ячейки 3,7 В. Сопротивление измеряйте мультиметром на отключённой от питания цепи, иначе прибор покажет ерунду или пострадает. Для светодиода расчёт идёт от разницы: при питании 5 В и падении на диоде 2 В на резисторе остаётся 3 В, и с сопротивлением 220 Ом получается 13,6 мА — рабочий ток обычного индикаторного диода.

Мощность важнее тока при выборе компонента: резистор на 0,25 Вт сгорит там, где расчёт дал 0,5 Вт, поэтому берут двойной запас. Длинную линию считайте с оглядкой на провод: его собственное сопротивление съедает часть напряжения, и до прибора доходит меньше, чем даёт источник. Ток нагрузки задаёт сечение провода и номинал автомата, и здесь пригодится калькулятор сечения кабеля, а суточный расход техники по мощности посчитает калькулятор электроэнергии.
