Калькулятор сечения кабеля по мощности и току

Потому что у ПУЭ на каждый случай своя колонка. Медная жила 2,5 мм² по таблице 1.3.4 держит 30 А открыто, 27 А если в трубе лежат два одножильных провода, 25 А если три, и 21 А для одного трёхжильного провода в трубе. Причина простая: в трубе или в стене теплу некуда уходить, и та же жила греется сильнее. Таблицы вида «мощность — сечение» без указания прокладки берут обычно верхнюю строку и потому занижают сечение для скрытой проводки.

Таблицы ПУЭ рассчитаны на определённую среду: +25 °C для воздуха и +15 °C для земли при нагреве жилы до +65 °C. Если реальная температура другая, ток из таблицы умножается на коэффициент из таблицы 1.3.3. На чердаке при +40 °C коэффициент 0,79, то есть кабель держит на пятую часть меньше. В прохладной земле при +10 °C коэффициент 1,05 и запас чуть больше.

Нагрев отвечает за пожарную безопасность, падение напряжения — за то, будет ли работать техника на конце линии. Сопротивление жилы растёт вместе с длиной, и на дальних линиях именно оно определяет сечение. ГОСТ 32144-2013 разрешает отклонение напряжения у потребителя в пределах ±10 % от номинала; на саму линию в расчётах обычно закладывают не больше 5 %, и это значение стоит здесь по умолчанию. Формула для однофазной линии: падение равно двум длинам, умноженным на ток и на удельное сопротивление, делённым на сечение. Для трёхфазной вместо двойки берётся корень из трёх. В расчёте взято удельное сопротивление 0,0175 Ом·мм²/м для меди и 0,028 для алюминия.

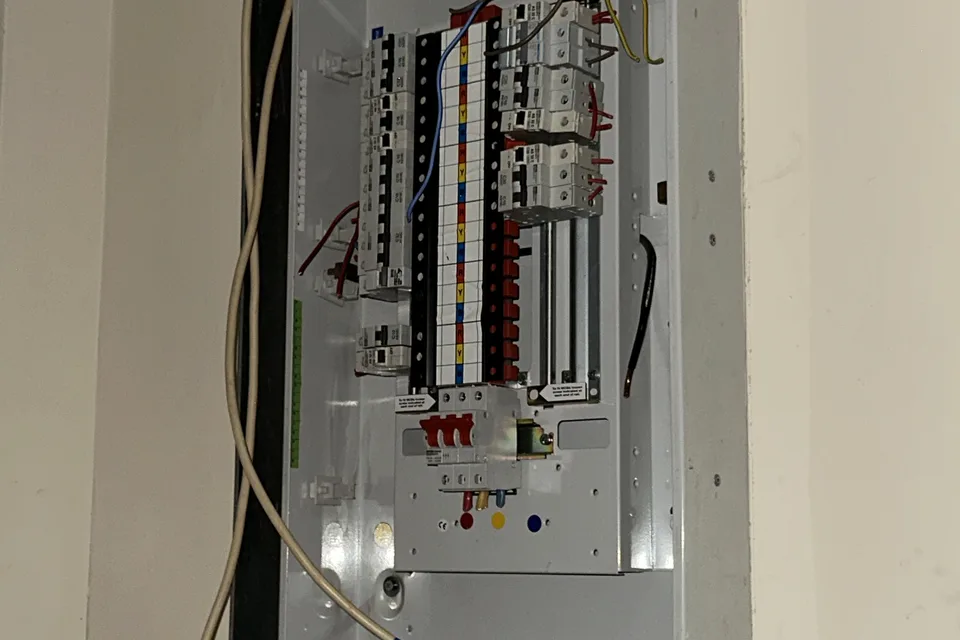

По цепочке из двух неравенств: номинал автомата должен быть не меньше расчётного тока линии и не больше длительно допустимого тока кабеля с учётом поправки. Первое условие нужно, чтобы автомат не выбивало от штатной нагрузки, второе — чтобы он успел сработать раньше, чем перегреется изоляция. Номиналы берутся из стандартного ряда: 6, 10, 16, 20, 25, 32, 40, 50, 63, 80 и 100 А. Когда подходящего номинала нет, калькулятор говорит об этом прямо: значит, сечение нужно увеличить.

ПУЭ в пункте 7.1.34 разрешает алюминиевые жилы в питающих и распределительных сетях зданий начиная с расчётного сечения 16 мм². Для групповых линий в квартире это означает медь. Алюминий в калькуляторе оставлен для вводов, уличных линий и участков большого сечения, где он применяется штатно; если подобранное алюминиевое сечение выходит меньше 16 мм², калькулятор об этом предупреждает.

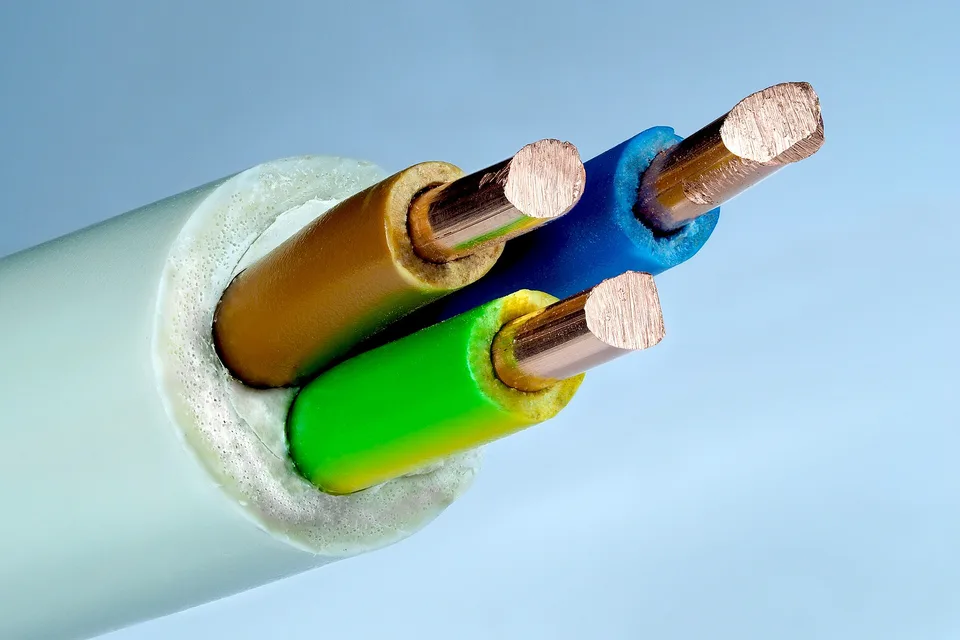

Это кабели с пластмассовой изоляцией, для них работают таблицы 1.3.6 для меди и 1.3.7 для алюминия — в калькуляторе это варианты «кабель в воздухе» и «кабель в земле». Проложенный в штробе под штукатуркой кабель считается по колонке «в воздухе». Варианты с трубой из таблиц 1.3.4 и 1.3.5 относятся к отдельным проводам вроде ПуВ и ПуГВ, которые затягивают в гофру или трубу.

Глава 1.3 «Выбор проводников по нагреву, экономической плотности тока и по условиям короны» перешла в седьмое издание из шестого без изменений в этих таблицах, поэтому номера и значения совпадают в обоих. Значения сверены с полным текстом главы 29.08.2026.

Токи короткого замыкания и проверку на срабатывание защиты по петле фаза-ноль, снижающие коэффициенты для пучка из пяти и более нагруженных проводников в одной трубе, прокладку нескольких кабелей рядом в земле и работу с повторно-кратковременной нагрузкой. Для проекта на дом этого хватает, для расчёта питающей линии предприятия нужен полноценный проект.

Нет, всё считается прямо в браузере.
