Сверло под резьбу

Страница подбирает сверло под метчик для пяти видов резьбы: метрической с крупным шагом от М1 до М64, метрической с мелким шагом, дюймовых UNC и UNF и трубной цилиндрической G. Под каждым размером на кнопке сразу подписан диаметр сверла, нажатие открывает подробности.

Карточка показывает шаг, внутренний диаметр резьбы гайки и процент профиля, который даст рекомендованное сверло. Для метрики там же три отверстия под болт по ISO 273: точное, среднее и грубое. Рисунок — разрез детали с резьбовым отверстием и сверлом над ним, чтобы видеть, откуда берётся разница диаметров.

Внизу — расчёт для любой метрической резьбы. Введите диаметр и шаг, и страница выдаст сверло по правилу D − P и ходовой размер, округлённый до десятой миллиметра. Если под рукой есть сверло другого размера, введите его: калькулятор скажет, какой процент профиля оно даст и не сломается ли метчик.

Дюймовые свёрла в американских таблицах обозначают тремя способами: дробью дюйма, номером от 1 до 80 и буквой от A до Z. Страница показывает обозначение и сразу переводит его в миллиметры, чтобы можно было взять ближайшее метрическое сверло. Для трубной резьбы G в карточке — число ниток на дюйм и наружный диаметр, по которому резьбу узнают штангенциркулем.

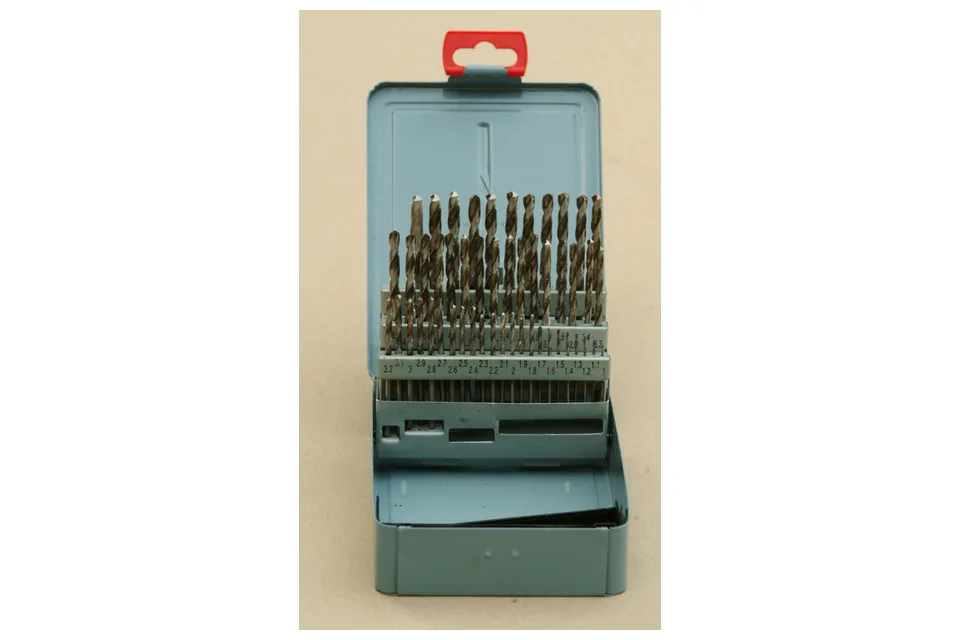

Сверлите под резьбу сверлом по таблице, затем снимите фаску на входе отверстия сверлом большего диаметра, чтобы метчик вошёл ровно. Для глухих отверстий сверлите глубже нужной резьбы на три-четыре шага: заборная часть метчика не нарезает полный профиль.

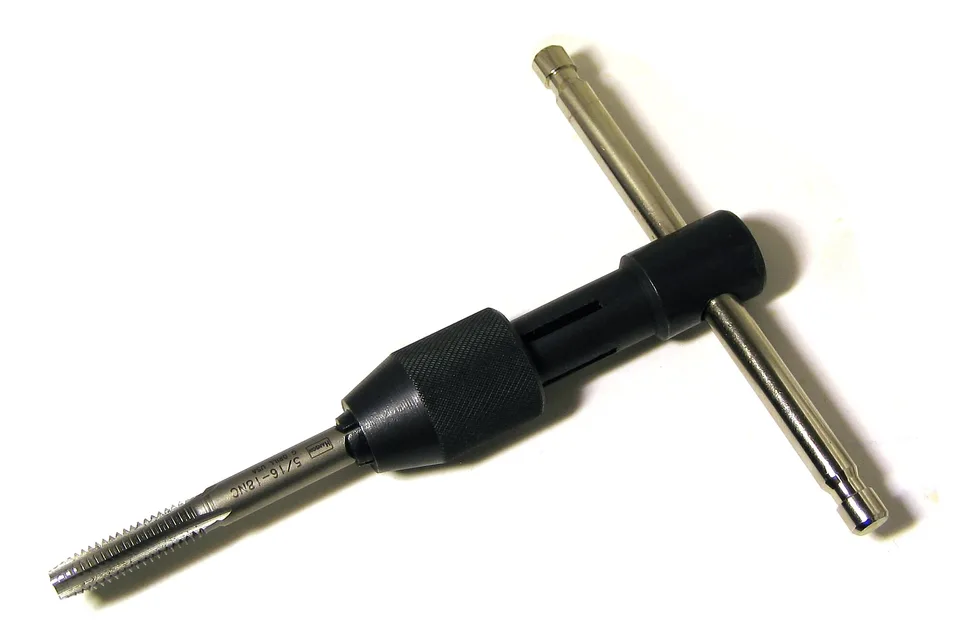

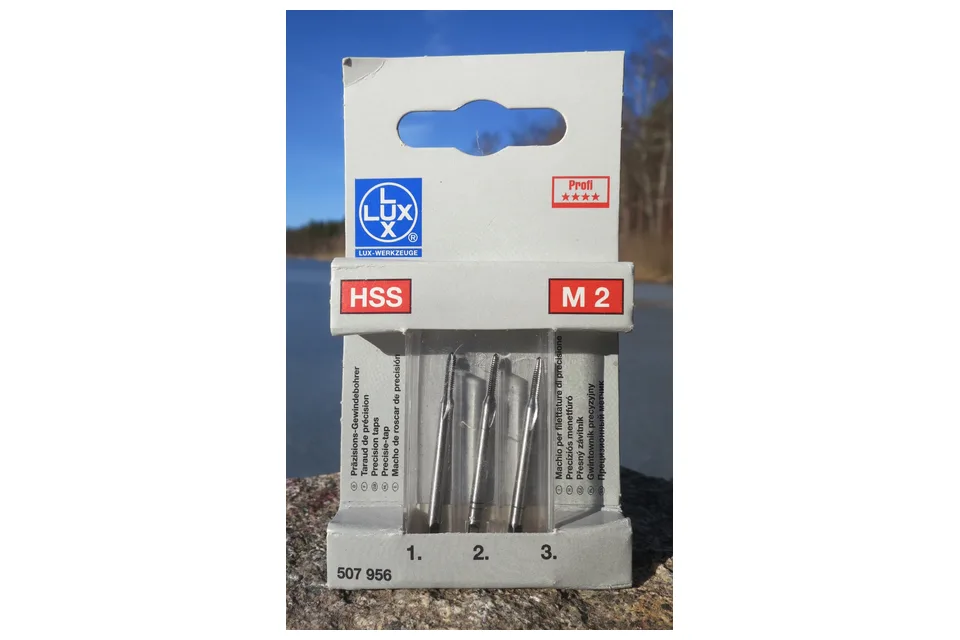

Режьте с маслом или специальной смазкой, поворачивайте метчик на пол-оборота вперёд и на четверть назад, чтобы ломать стружку. Метчик держите соосно отверстию, без перекоса, иначе резьба выйдет кривой. Для чугуна и бронзы сверло берут на 0,1 мм меньше табличного, для алюминия оставляют табличное. Если профиль по расчёту выше 90 %, метчик идёт туго и может сломаться, ниже 60 % — резьба сорвётся под нагрузкой.

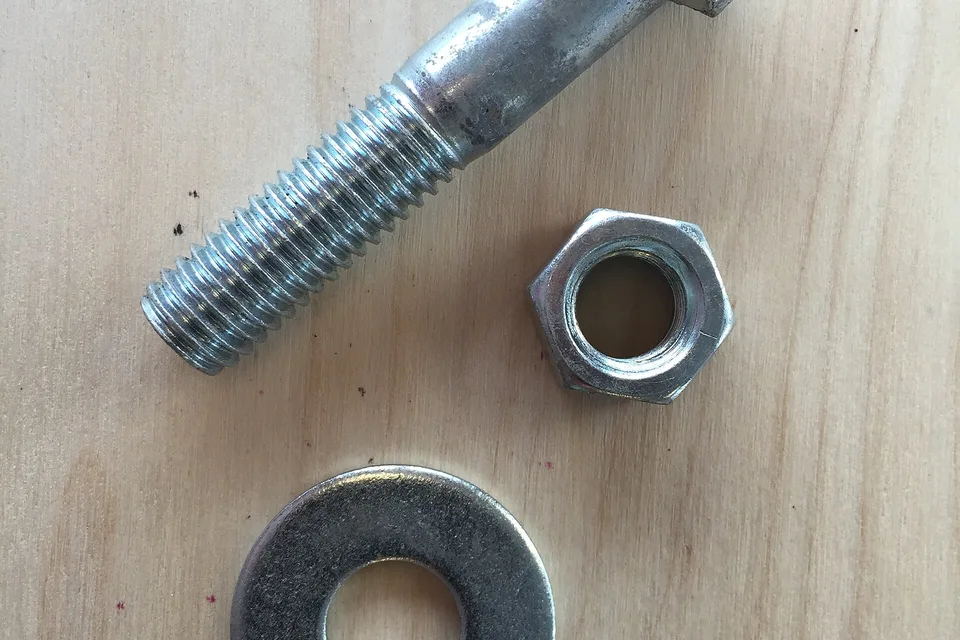

Отверстие под болт берите из карточки: средний ряд подходит почти всегда, точный — для центрирующих болтов. Резьбу и диаметры проверят штангенциркуль и калькулятор допусков и посадок, дюймы в миллиметры переведёт конвертер длины.
