Как пользоваться штангенциркулем
Двигайте рамку штангенциркуля, и страница покажет, как по нониусу прочитать размер до десятых или сотых долей миллиметра. В режиме тренажёра проверьте себя.
Модель, лупа и тренажёр

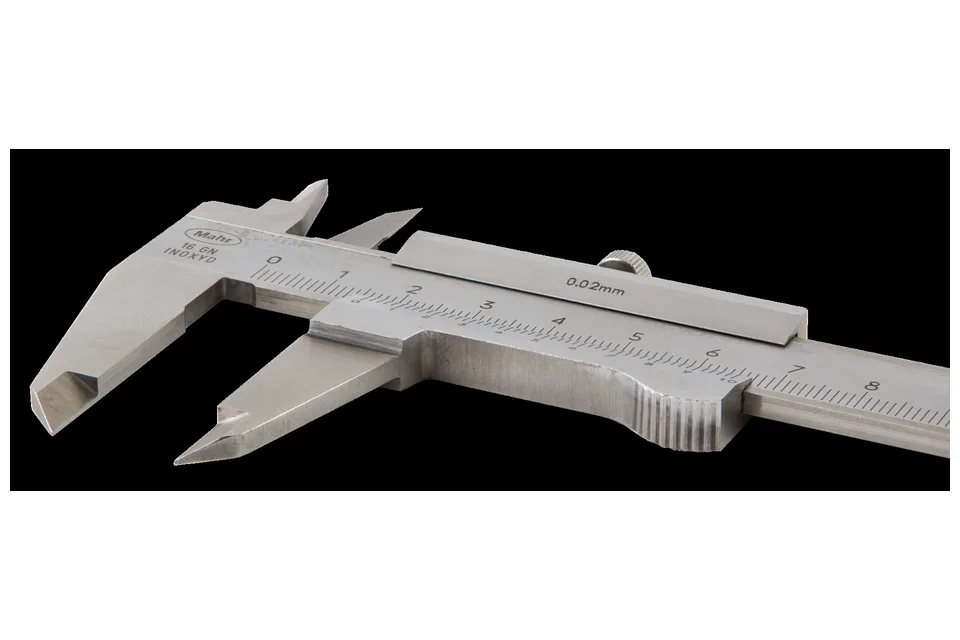

Тренажёр показывает штангенциркуль ШЦ-I так, как он выглядит на столе: неподвижная губка, штанга с миллиметровой шкалой и подвижная рамка с нониусом. Двигайте рамку ползунком, мышью или пальцем, и между губками появится деталь нужного размера.

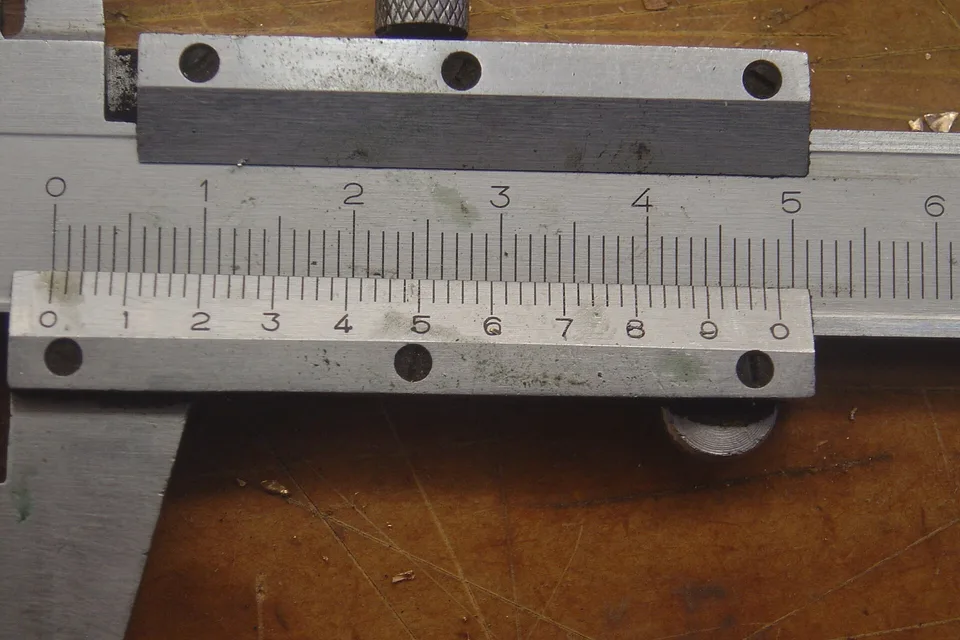

Под инструментом — лупа: увеличенный участок, где нониус встречается с основной шкалой. В режиме разбора красным отмечен ноль нониуса и штрих, который совпал с основной шкалой, а справа по шагам написано, как из этого получается размер.
Нониус бывает двух видов. У ШЦ-I с ценой деления 0,1 мм на нониусе 10 делений на длине 19 мм, у инструментов с ценой 0,05 мм — 20 делений на 39 мм. Переключатель сверху меняет нониус, и шкала перерисовывается.
В режиме тренажёра размер выбирается случайно, подсказки выключены. Прочитайте показание, введите его и нажмите «Проверить». Если ответ неверный, страница покажет правильный и объяснит, какой штрих совпал.
Чтобы научиться, достаточно 15–20 попыток: сначала в режиме разбора, потом в тренажёре. После этого чтение настоящего штангенциркуля занимает пару секунд.
Штангенциркулем измеряют три вещи. Нижними губками — наружный размер: толщину, диаметр прутка, ширину детали. Верхними заострёнными губками — внутренний: диаметр отверстия, ширину паза. Глубиномером, тонким стержнем из торца штанги, — глубину отверстия или уступа. Показание во всех трёх случаях читается одинаково.
| Цена деления | Нониус | Пример показания |
|---|---|---|
| 0,1 мм | 10 делений на 19 мм | 23 мм + 4 × 0,1 = 23,4 мм |
| 0,05 мм | 20 делений на 39 мм | 47 мм + 17 × 0,05 = 47,85 мм |
| 0,01 мм | цифровой экран | читается сразу |
От Нуниша и Вернье до ГОСТ
Раздвижные измерители были ещё в древности: в Китае найден бронзовый штангенциркуль начала I века нашей эры со шкалой. Но читать на нём доли деления было нельзя.
Способ точного отсчёта придумывали дважды. Португальский математик Педру Нуниш в 1542 году предложил систему вспомогательных шкал для астрономических приборов — отсюда русское слово «нониус». Практичную подвижную шкалу, которая используется и сегодня, описал французский инженер Пьер Вернье в 1631 году, поэтому в английском её называют vernier.
Современный штангенциркуль с нониусом начали массово выпускать в середине XIX века: в 1851 году его сделала американская фирма «Браун и Шарп». В России инструмент выпускают по ГОСТ 166-89, а цифровые модели с экраном появились в 1970-х.
Цифровые штангенциркули удобнее, но зависят от батарейки и боятся влаги и стружки. Поэтому в мастерских и на экзаменах по слесарному делу до сих пор учат читать нониус: механическому инструменту не нужно питание, и он служит десятилетиями, если хранить его в футляре, беречь губки от ударов и протирать шкалу от масла и пыли.
Ноль, зажим и отсчёт
Перед измерением сдвиньте губки и проверьте ноль: нулевые штрихи шкал должны совпасть. Деталь зажимайте без усилия, губками перпендикулярно поверхности, и читайте показание, глядя на шкалу прямо, перпендикулярно к ней: взгляд сбоку сдвигает штрихи.
Для точного результата измерьте деталь два-три раза в разных местах и возьмите среднее. Сначала целые миллиметры по основной шкале слева от нуля нониуса, затем номер совпавшего штриха нониуса, умноженный на цену деления. Если совпадают два соседних штриха одинаково, берите среднее значение.
Перевести миллиметры в дюймы поможет конвертер длины, рассчитать вес металлической детали по размерам — калькулятор веса металла.
| Модель | ШЦ-I, ГОСТ 166-89 |
| Цена деления | 0,1 и 0,05 мм |
| Диапазон | 0–120 мм |
| Режимы | разбор и тренажёр |
| Управление | ползунок, мышь, палец |
Как пользоваться
- 0,1 или 0,05 мм.
- Двигайте ползунком.
- Целые мм и доли.
- Прочитайте размер сами.
Частые вопросы
Как читать показания штангенциркуля
Сначала целые миллиметры: смотрите, какой штрих основной шкалы стоит слева от нуля нониуса. Затем доли: найдите штрих нониуса, который точно совпал со штрихом основной шкалы, и умножьте его номер на цену деления. Например, 23 мм и совпал 4-й штрих при цене 0,1 — размер 23,4 мм.
Что такое нониус
Это дополнительная шкала на подвижной рамке. Её деления чуть короче или длиннее делений основной шкалы, поэтому точно совпадает только один штрих, и его номер показывает доли миллиметра. У ШЦ-I с ценой 0,1 мм на нониусе 10 делений на длине 19 мм.
Как измерить внутренний диаметр
Верхними губками: разведите их внутри отверстия до упора в стенки и прочитайте размер так же, как для внешнего. Глубину отверстия меряют глубиномером — стержнем, который выдвигается из торца штанги.
Как проверить ноль штангенциркуля
Сдвиньте губки до касания и посмотрите на просвет: его не должно быть. Нулевой штрих нониуса должен совпасть с нулём основной шкалы, а последний штрих нониуса — со своим штрихом основной. Если нет, инструмент нужно отрегулировать или сдать в поверку.
Какая точность у штангенциркуля
По ГОСТ 166-89 цена деления нониуса — 0,1 или 0,05 мм, у цифровых — 0,01 мм. Для измерений точнее нужен микрометр с ценой деления 0,01 мм.
