Расчёт сечения воздуховода
Сечение канала держится на двух числах: сколько воздуха через него идёт и с какой скоростью вы согласны его гнать. Скорость выше пяти метров в секунду в квартире начинает шуметь, ниже трёх — требует огромных коробов. Калькулятор считает диаметр круглого канала и стороны прямоугольного, подбирает ближайший типоразмер и показывает фактическую скорость в нём. Нормы воздухообмена сверены 07.09.2026.
Что даст канал соседнего размера
Расход, скорость и почему важна фактическая
Сечение канала держится на двух числах: сколько воздуха через него идёт и с какой скоростью. Площадь равна расходу, делённому на 3600 и на скорость; из площади получается диаметр круглого канала или вторая сторона прямоугольного. Дальше калькулятор округляет до ближайшего типоразмера вверх и пересчитывает скорость заново — именно она и важна, потому что после округления расчётная величина уже не действует.
Скорость выбирают по шуму. В жилых помещениях держат до 3 метров в секунду на ответвлениях и до 5 на магистрали, у решётки снижают до 1,5–2. Каждый лишний метр в секунду поднимает и шум, и сопротивление сети: потери давления растут как квадрат скорости, и вентилятор, рассчитанный на тихую систему, в узком канале выдаёт вдвое меньше воздуха при полной мощности.
| Помещение | Норма вытяжки | Канал при 3 м/с | Основание |
|---|---|---|---|
| Кухня с электроплитой | 60 м³/ч | Ø 100 | СП 54.13330.2016 |
| Кухня с газовой плитой | 90 м³/ч | Ø 125 | Четыре конфорки |
| Ванная | 25 м³/ч | Ø 100 | СП 54.13330.2016 |
| Совмещённый санузел | 50 м³/ч | Ø 100 | СП 54.13330.2016 |
| Квартира 60 м² | 180 м³/ч | Ø 160 | По 3 м³/ч на метр |
Как герметичные окна остановили вытяжку
Веками вентиляция работала сама: тёплый воздух поднимался по трубе, холодный подсасывался через щели окон и дверей. Схема исправна ровно до тех пор, пока щели есть. Герметичные стеклопакеты, которые массово поставили в конце двадцатого века, приток перекрыли, и вытяжка встала — в квартире с закрытыми окнами тяга в кухонном канале нередко нулевая или обратная.
В офисах эту проблему заметили раньше и назвали синдромом больного здания: в 1980-е Всемирная организация здравоохранения описала жалобы на головную боль, сухость глаз и усталость у людей, работавших в наглухо закрытых зданиях с рециркуляцией. Разбор показал сочетание причин, и недостаточный приток свежего воздуха оказался среди главных.

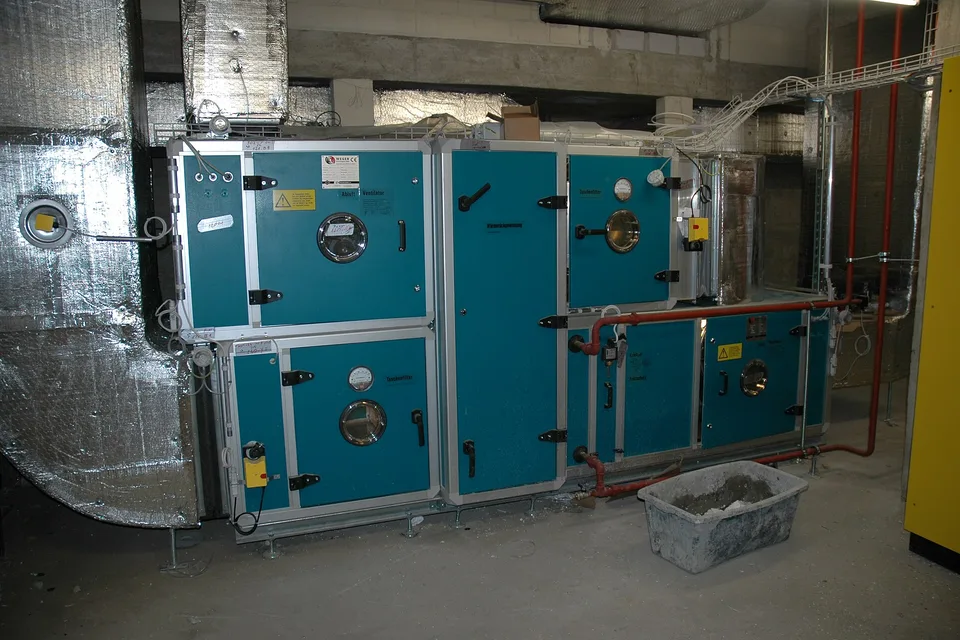

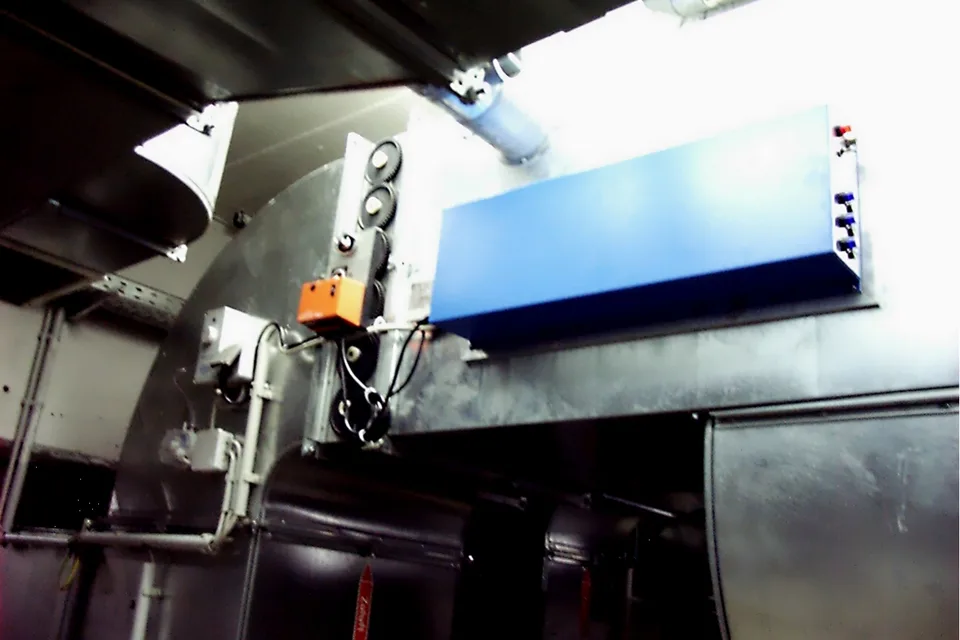

Ответом стала механическая приточно-вытяжная вентиляция, а с ней и рекуператор: уходящий воздух через теплообменник греет входящий, и зимой окно можно не открывать. Именно с этого момента расчёт сечения стал бытовой задачей — раньше диаметр канала закладывал проектировщик, теперь его считает хозяин квартиры, когда ставит вытяжку над плитой или приточную установку в кладовке.
Участки, гофра и выбор между диаметром и мощностью
Разветвлённую систему считают по участкам, от дальней решётки к вентилятору. На магистрали расход равен сумме всех обслуживаемых решёток, на ответвлении — только своей, и скорость по мере приближения к вентилятору поднимают. Поэтому сечение растёт медленнее расхода, и магистраль не обязана быть суммой ответвлений по площади.

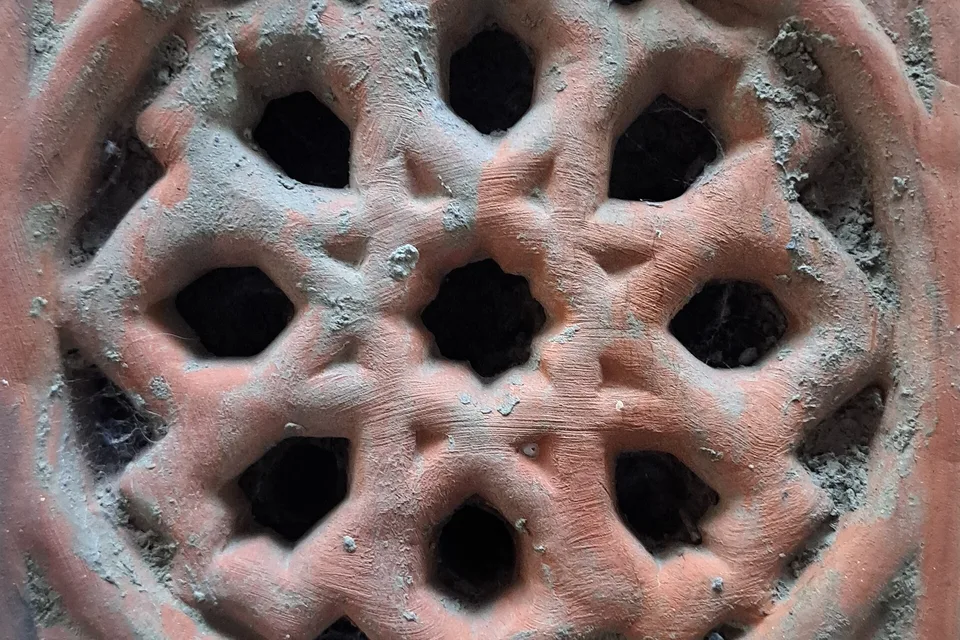

Приток должен равняться сумме вытяжки: если вытянуть 160 кубометров в час, а впустить нечему, система вытянет столько, сколько сможет подсосать через щели, и это будет заметно меньше. В квартире с герметичными окнами приток дают клапаны в стене или в раме, в доме — приточная установка. Проверить работу вытяжки проще всего листом бумаги у решётки: он должен прилипать.
Гибкая гофра допустима коротким участком до полутора метров на подключении решётки: у неё сопротивление в два-три раза выше, чем у гладкой трубы того же диаметра, а если она ещё и растянута не до конца, то и больше. Магистраль ведут жёстким каналом. При выборе между увеличением диаметра и добавкой мощности вентилятора первое почти всегда выгоднее: один типоразмер вверх снижает сопротивление заметно сильнее, чем лишние ватты.
| Площадь сечения | L ÷ (3600 × v) |
| Скорость в жилье | до 3 м/с |
| Скорость на магистрали | до 5 м/с |
| У решётки | 1,5–2 м/с |
| Потери давления | растут как квадрат скорости |
| Гофра | сопротивление выше в 2–3 раза |
| Эквивалентный диаметр | 1,3·(ab)^0,625 ÷ (a+b)^0,25 |
| Округление | вверх, до типоразмера |
| Сверено | 07.09.2026 |
Как пользоваться
- Можно ввести прямо в кубометрах в час, а можно взять норму по помещению: кухня, санузел, комната — калькулятор подставит значение по СП 54.13330.
- Для жилых помещений берут 3–4 метра в секунду на ответвлениях и до 5 на магистрали. Выше — короб начинает гудеть.
- Круглый считается по диаметру, прямоугольный — по одной заданной стороне: вторая подбирается из типоразмеров.
- После округления до стандартного размера скорость меняется. Смотреть нужно именно на неё, расчётная скорость к тому моменту уже не действует.
Частые вопросы
Какую скорость воздуха закладывать
В жилых помещениях до 3 метров в секунду на ответвлениях и до 5 на магистралях. Ближе к решётке скорость снижают до 1,5–2, иначе слышен свист. В офисах и общественных зданиях допускают 5–6 на магистрали, в промышленных системах 8–12. Каждый лишний метр в секунду поднимает и шум, и сопротивление сети: потери давления растут как квадрат скорости.
Как считается площадь сечения
F = L ÷ (3600 × v). Расход берётся в кубометрах в час, поэтому его делят на 3600, чтобы получить кубометры в секунду, и делят на скорость в метрах в секунду. Для 300 кубометров в час при 4 метрах в секунду площадь равна 0,0208 квадратного метра, то есть 208 квадратных сантиметров. Диаметр из площади: D = корень из (4F ÷ 3,14), в этом примере 163 миллиметра.
Сколько воздуха нужно квартире
По СП 54.13330 вытяжка из кухни с электроплитой 60 кубометров в час, с газовой плитой на четыре конфорки 90, из ванной 25, из уборной 25, из совмещённого санузла 50. Жилые комнаты считают по 3 кубометра в час на квадратный метр площади при постоянном пребывании. Приток должен равняться сумме вытяжки, иначе система работает вполсилы.
Круглый канал или прямоугольный
Круглый лучше по всем показателям, кроме высоты: у него меньше сопротивление при той же площади, он жёстче и не гудит на низких частотах. Прямоугольный берут, когда канал прячут в подшивной потолок и высота критична: короб 200 × 100 занимает всего 10 сантиметров по высоте, а равный ему по площади круглый — 160.
Что такое эквивалентный диаметр
Диаметр круглого канала, который при том же расходе даёт такие же потери давления, что и прямоугольный. Считается как 1,3 × (a × b) в степени 0,625 ÷ (a + b) в степени 0,25. Он нужен, чтобы пользоваться таблицами потерь давления, составленными для круглых каналов. У короба 200 × 100 эквивалентный диаметр равен 152 миллиметрам.
Почему после округления скорость меняется
Каналы выпускают типоразмерами, и расчётный диаметр почти никогда не совпадает с ними. Округление вверх увеличивает площадь и снижает скорость, вниз — наоборот. Округлять лучше вверх: запас по площади стоит дёшево, а превышение скорости слышно каждый вечер. Калькулятор показывает фактическую скорость для выбранного типоразмера.
Можно ли ставить гофру вместо жёсткого канала
Короткими участками — да, на всей длине — нет. У гибкой гофры сопротивление в два-три раза выше, чем у гладкой трубы того же диаметра, потому что стенка ребристая. Если гофра растянута не полностью, сопротивление ещё больше. Практика: гофра допустима на подключении решётки длиной до полутора метров, магистраль ведут жёстким каналом.
Как считать разветвлённую систему
По участкам от дальней решётки к вентилятору. Каждый участок несёт свой расход: на магистрали он равен сумме всех обслуживаемых решёток, на ответвлении — только своей. Скорость по мере приближения к вентилятору поднимают, поэтому сечение растёт медленнее расхода. Считайте каждый участок отдельно, задавая его расход и свою скорость.
Что важнее, диаметр или мощность вентилятора
Диаметр. Вентилятор выдаёт паспортный расход только при том сопротивлении сети, на которое рассчитан; в узком канале рабочая точка съезжает, и реальный расход падает вдвое при полной мощности и полном шуме. Увеличение диаметра на один типоразмер снижает сопротивление заметно сильнее, чем добавка мощности.
Какие типоразмеры бывают
Круглые каналы идут рядом 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400 миллиметров и дальше. Прямоугольные собирают из сторон 100, 125, 150, 200, 250, 300, 400, 500 и так далее; в быту чаще всего встречаются 60 × 120, 60 × 204 и 60 × 240. Калькулятор подбирает ближайший размер вверх из этих рядов.
