Допуски и посадки
Введите номинальный размер и выберите поля допусков отверстия и вала. Калькулятор покажет предельные отклонения, зазор или натяг и нарисует схему посадки.
Поля допусков и схема посадки
Калькулятор считает посадку по ГОСТ 25346-2013, русской версии международного стандарта ISO 286-1. Введите номинальный размер до 500 мм, выберите поле допуска отверстия и вала — букву и квалитет, — и справа появятся предельные отклонения, размеры годной детали, допуски и характер посадки.
Буква задаёт положение поля относительно номинала, число — его ширину. У отверстия H нижнее отклонение нулевое, у вала h нулевое верхнее: это основные детали систем отверстия и вала. Буквы d, e, f, g дают вал меньше номинала, буквы k, m, n, p, r, s, t, u — больше. Отверстия D–U устроены зеркально.
Схема слева рисует оба поля над и под нулевой линией. Синее поле — отверстие, оранжевое — вал, пунктир показывает самый большой зазор или натяг. По схеме сразу видно тип посадки: если поле вала целиком ниже поля отверстия, посадка с зазором, если выше — с натягом, если поля перекрываются — переходная.
Кнопки над схемой ставят девять ходовых посадок: от подвижной H7/g6 до прессовой H7/s6 и грубой H11/h11. Под каждой написано, где её применяют. Квалитеты от 5 до 11 покрывают почти все чертежи общего машиностроения.
| Посадка | Ø25, мкм | Тип |
|---|---|---|
| H7/g6 | зазор 7…41 | с зазором |
| H7/h6 | зазор 0…34 | с зазором |
| H7/k6 | зазор до 19, натяг до 15 | переходная |
| H7/n6 | зазор до 6, натяг до 28 | переходная |
| H7/s6 | натяг 14…48 | с натягом |
От системы ISA до ГОСТ 25346
Допуски появились вместе с массовым производством. Пока каждую деталь подгоняли по месту, точный размер был не нужен. Когда детали стали делать партиями на разных заводах, понадобилось правило, по которому любой вал войдёт в любое отверстие. Его назвали взаимозаменяемостью.
Первую международную систему допусков подготовила в 1930-х годах Международная федерация национальных организаций по стандартизации ISA. В ней уже были буквы для положения поля и номера квалитетов. После войны её взяла за основу ISO: рекомендация ISO R286 вышла в 1962 году, стандарт ISO 286 — в 1988-м, нынешняя редакция — в 2010-м.
В СССР сначала действовала своя система ОСТ, где посадки называли словами: глухая, тугая, напряжённая, плотная, скользящая, ходовая. В 1970-х страны СЭВ перешли на единую систему на основе ISO, и в 1982 году появился ГОСТ 25346. Действующая редакция 2013 года дословно повторяет ISO 286-1:2010, поэтому H7/g6 на русском и немецком чертеже значит одно и то же.
Как читать чертёж и выбирать посадку
На чертеже размер пишут с полем допуска и отклонениями: Ø25H7(+0,021). Введите 25, выберите H и 7, и калькулятор покажет те же +21 и 0 мкм. Размер годной детали — от 25,000 до 25,021 мм. Всё, что вышло за эти пределы, — брак.

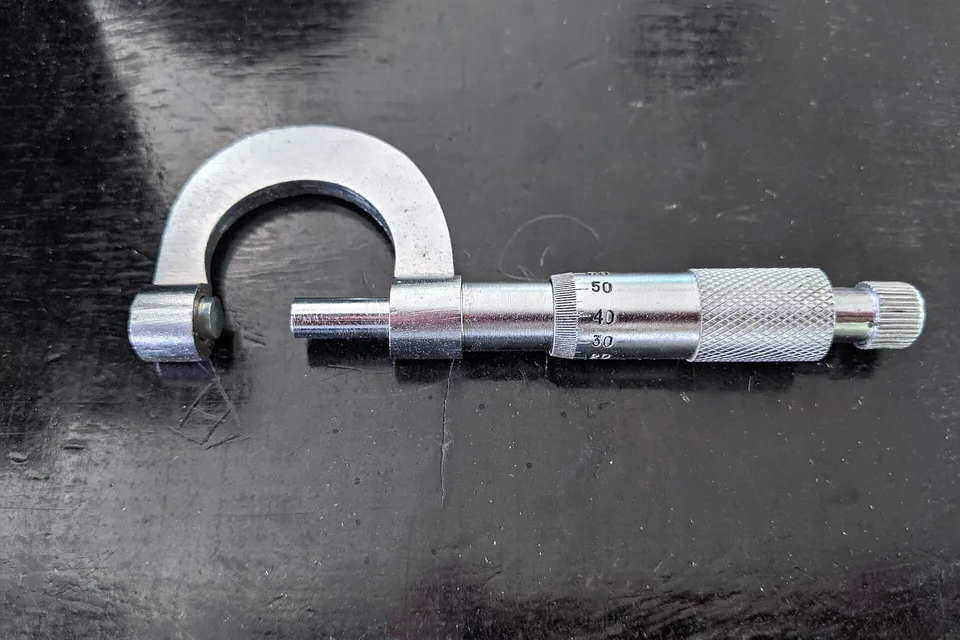

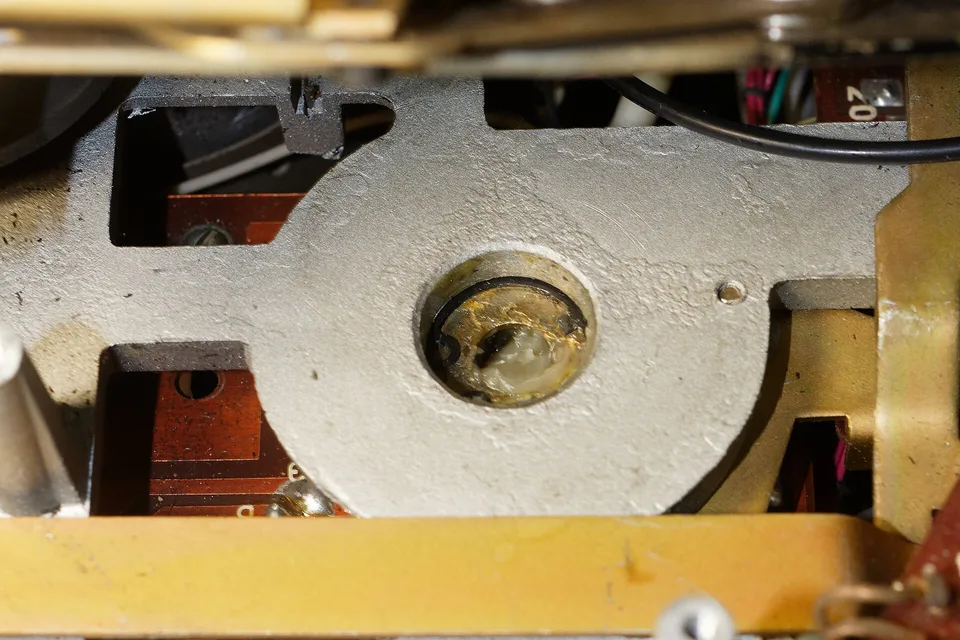

Посадку выбирают по работе соединения. Если деталь должна вращаться или двигаться, нужен зазор: H7/g6 для точных узлов, H8/f7 для подшипников скольжения, H9/d9 для грубых. Если колесо сидит на валу со шпонкой и его снимают при ремонте, подойдёт переходная H7/k6. Если соединение само передаёт момент, берут натяг H7/p6 или H7/s6 и собирают прессом либо нагревом.

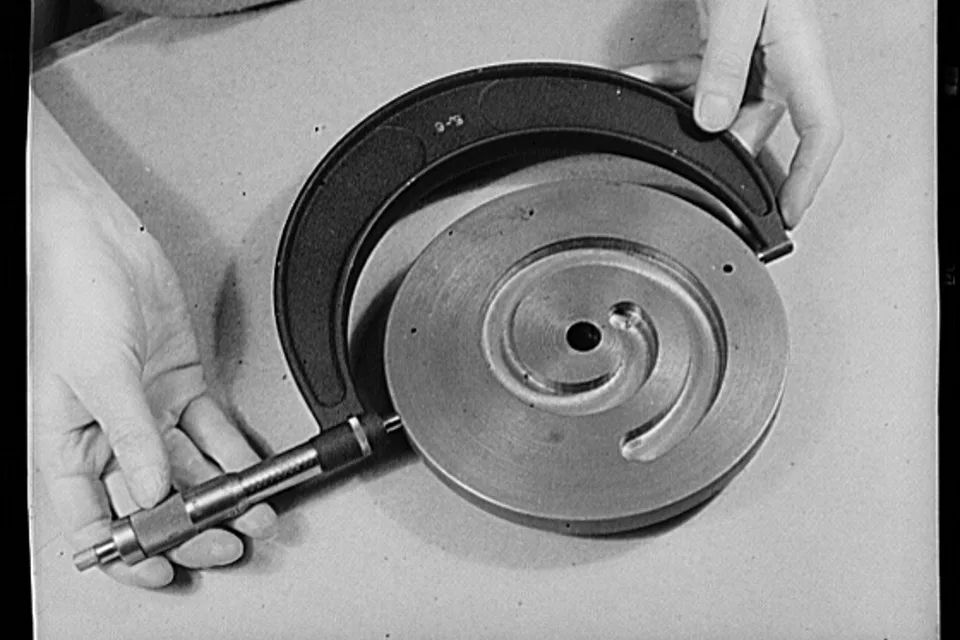

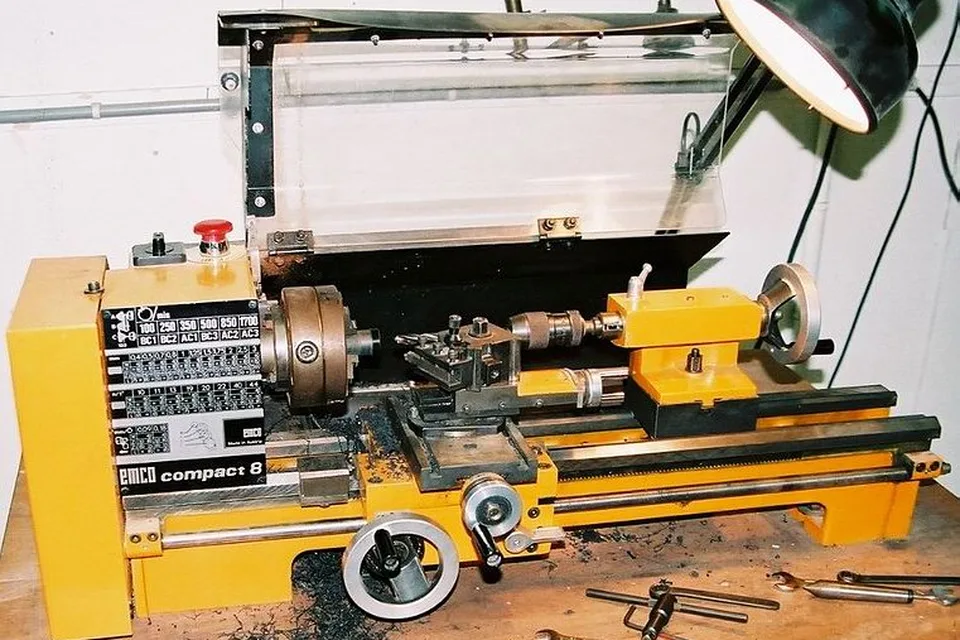

Систему отверстия предпочитают потому, что отверстие труднее обработать и измерить: развёртки и калибры делают под H, а размер вала меняют точением. Штангенциркулем такие размеры не проверить, его точность — 0,05–0,1 мм; как им пользоваться, показывает тренажёр штангенциркуля. Дюймы в миллиметры переведёт конвертер длины.
| Стандарт | ГОСТ 25346-2013, ISO 286-1:2010 |
| Размеры | до 500 мм |
| Квалитеты | IT5–IT11 |
| Отверстия | D, E, F, G, H, JS, K, M, N, P, R, S, T, U |
| Валы | d, e, f, g, h, js, k, m, n, p, r, s, t, u |
Как пользоваться
- Номинал до 500 мм.
- Буква и квалитет, например H7.
- Например g6.
- Зазор, натяг, схема.
Частые вопросы
Что значит H7/g6
Это посадка в системе отверстия: отверстие изготовлено в поле H седьмого квалитета, вал — в поле g шестого. У H нижнее отклонение нулевое, у g вал всегда немного меньше номинала, поэтому посадка всегда с зазором. Для Ø25 отверстие +0,021/0, вал −0,007/−0,020, зазор от 7 до 41 мкм.
Что такое квалитет
Квалитет — степень точности. Чем меньше номер, тем уже допуск: для Ø25 IT6 — 13 мкм, IT7 — 21, IT11 — 130. По ГОСТ 25346 квалитетов 20, от IT01 до IT18; в машиностроении чаще всего встречаются 6–11.
Чем посадка с зазором отличается от посадки с натягом
В посадке с зазором вал всегда меньше отверстия, детали собираются руками и могут двигаться. В посадке с натягом вал всегда больше, соединение собирают прессом или нагревом, и оно передаёт нагрузку без шпонки. В переходной посадке может получиться и то и другое.
Как читать отклонения на чертеже
Надпись Ø25H7(+0,021) значит: номинал 25 мм, верхнее отклонение +0,021 мм, нижнее — 0. Годная деталь имеет размер от 25,000 до 25,021 мм. Калькулятор показывает те же числа в микрометрах и миллиметрах.
Для каких размеров считает калькулятор
От 0 до 500 мм, квалитеты 5–11, поля отверстий D–U и валов d–u из ГОСТ 25346-2013. Поля t и T применяют только для размеров больше 24 мм. Для размеров больше 500 мм значения основных отклонений другие, их калькулятор не считает.
