Шрифт ГОСТ для чертежей
Напишите текст, выберите тип шрифта и размер по ГОСТ 2.304-81, и страница покажет надпись на миллиметровке в натуральную величину. Готовую надпись можно скачать картинкой, а сам шрифт — файлом.
Надпись, параметры и скачивание
Страница пишет текст чертёжным шрифтом по ГОСТ 2.304-81. Введите надпись — название детали, штамп, размерные числа, — выберите тип шрифта А или Б, наклон 75° или прямое начертание и размер из ряда ГОСТ от 1,8 до 40 мм. Надпись появится на миллиметровке в натуральную величину или с увеличением.
Под примером посчитаны параметры шрифта для выбранного размера: толщина линии, высота строчных букв, расстояние между буквами, словами и строками. Это те числа, по которым проверяют надписи на чертежах и которые нужны, если пишете вручную по сетке.
Кнопка «Скачать PNG» сохранит надпись картинкой с разрешением 300 точек на дюйм: при печати она будет нужного размера в миллиметрах. Рядом можно скачать сам шрифт в формате TTF и поставить его в Word, AutoCAD или КОМПАС. Шрифт свободный, его автор — Никита Волченков.
Кнопки с примерами подставляют типичные надписи: графы основной надписи чертежа, полный алфавит с цифрами и знаками и обозначение материала. Шрифт содержит кириллицу и латиницу, цифры и значки, нужные на чертежах: диаметр Ø, плюс-минус, градус и номер. Увеличение ×2 и ×4 помогает рассмотреть форму букв мелких размеров, а масштаб 1:1 показывает надпись такой, какой она будет на листе.
| Параметр | Тип А | Тип Б |
|---|---|---|
| Толщина линии d | h/14 | h/10 |
| Высота строчных c | 10/14 h | 7/10 h |
| Между буквами a | 2/14 h | 2/10 h |
| Шаг строк b | 22/14 h | 17/10 h |
| Между словами e | 6/14 h | 6/10 h |
От пера до САПР
До компьютеров надписи на чертежах писали вручную пером или карандашом, и каждый чертёжник делал это по-своему. Единый шрифт понадобился, когда чертежи стали передавать между заводами. В СССР чертёжные шрифты стандартизировали ещё до войны, а в 1968 году они вошли в Единую систему конструкторской документации.
Действующий ГОСТ 2.304-81 введён с 1982 года. Он описывает два типа шрифта, наклонный и прямой, и ряд размеров. Международный стандарт ISO 3098 устроен похоже: в нём тоже есть типы А и Б с толщиной линии h/14 и h/10, поэтому чертёжные надписи узнаются в любой стране.

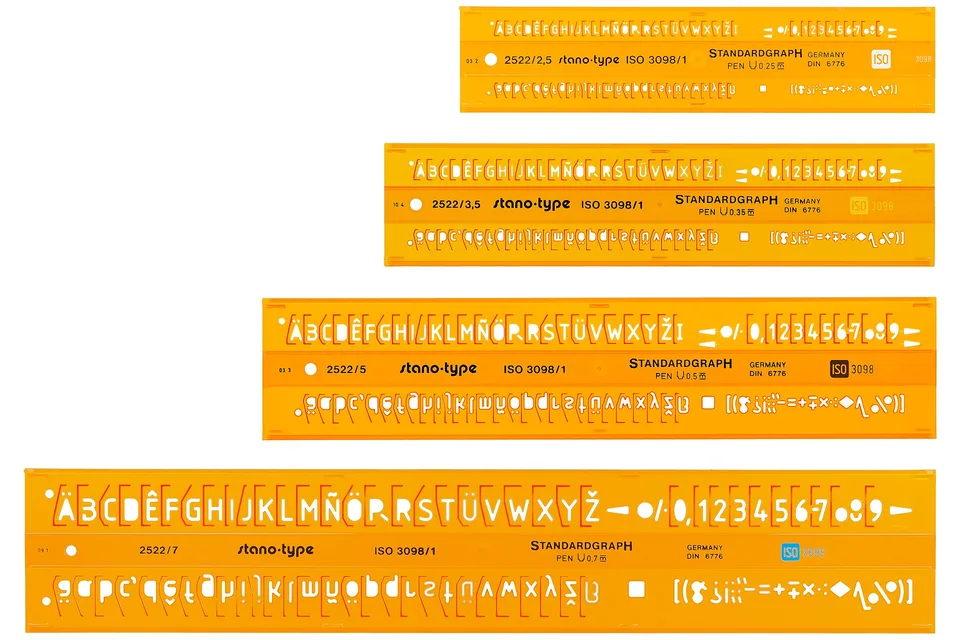

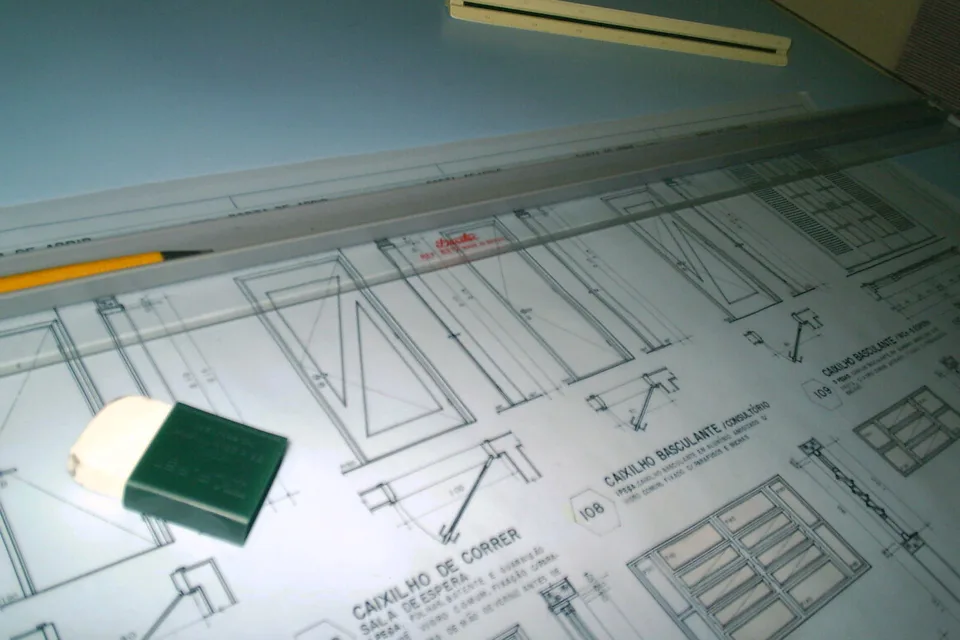

Студенты учились писать чертёжный шрифт по сетке и трафаретам, а инженеры — пером на кульмане. С приходом САПР шрифт превратился в файл: в AutoCAD и КОМПАС он встроен, а свободные версии для офисных программ сделали энтузиасты.
Как выбрать размер
Размер шрифта выбирают по месту надписи. В основной надписи чертежа пишут шрифтом 3,5 и 5, обозначение документа — 5 или 7, размерные числа — обычно 3,5 или 5. На одном чертеже держитесь одного типа и наклона, чтобы надписи выглядели единообразно.
Для учебного чертежа от руки включите масштаб 1:1 и распечатайте картинку: по ней удобно проверить высоту и наклон своих букв. Для работы в Word установите скачанный TTF-файл: шрифт появится как OpenGost Type A TT или Type B TT. Натуральная величина на экране зависит от монитора, а напечатанная картинка 300 dpi будет точной. Для наклонного шрифта страница наклоняет буквы на 15° от вертикали — это и есть 75° к строке по ГОСТ. В Word похожего результата добиваются курсивом, в САПР — углом наклона в стиле текста. Если чертёж будут проверять, пишите так, чтобы размер шрифта совпадал с рядом ГОСТ.
Размеры листов А4, А3 и других форматов подскажут форматы бумаги, условные графические обозначения — обозначения на электрических схемах, допуски размеров — допуски и посадки.
| Стандарт | ГОСТ 2.304-81 |
| Размеры | 1,8; 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40 мм |
| Наклон | около 75° или прямой |
| Типы | А (d = h/14) и Б (d = h/10) |
| Шрифт | OpenGost, лицензия SIL OFL 1.1 |
Как пользоваться
- Надпись или штамп.
- Тип А или Б, наклон.
- От 1,8 до 40 мм.
- PNG или шрифт.
Частые вопросы
Какой шрифт используется на чертежах по ГОСТ
Чертёжный шрифт по ГОСТ 2.304-81 «Шрифты чертёжные». В нём два типа: А с тонкими линиями, толщина d = h/14, и Б с более толстыми, d = h/10. Оба бывают с наклоном около 75° и без наклона. На странице они собраны на основе свободных шрифтов OpenGost.
Какой размер шрифта на чертежах
Размер шрифта — высота прописных букв в миллиметрах из ряда 1,8; 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40. В основной надписи обычно пишут шрифтом 3,5 и 5, обозначение документа — 5 или 7, размерные числа — 3,5 или 5. Шрифт 1,8 применять не рекомендуется.
Где скачать шрифт ГОСТ бесплатно
Кнопки под примером скачивают файлы OpenGost Type A и Type B в формате TTF. Их распространяют по лицензии SIL Open Font License: можно ставить на компьютер, использовать в Word, AutoCAD, КОМПАС и коммерческих работах. Продавать сами файлы отдельно нельзя.
Как установить шрифт ГОСТ в Word
Скачайте файл TTF, откройте его двойным щелчком и нажмите «Установить». После перезапуска Word шрифт появится в списке как OpenGost Type A TT или Type B TT. Наклон 75° в Word даёт курсив — он близок к чертёжному.
Чем отличается шрифт тип А от типа Б
Пропорциями и толщиной линий. У типа А линии тоньше, d = h/14, строчные буквы выше относительно прописных: 10/14 h. У типа Б d = h/10, строчные 7/10 h. Тип Б встречается на чертежах чаще, тип А экономит место.
