Обозначения на электрических схемах
Найдите элемент по названию или выберите раздел, и справочник покажет его обозначение по ГОСТ, буквенный код и чем отличается американский вариант.
Пример: фонарик с выключателем и светодиодом
Нажмите на элемент схемы, чтобы открыть его карточку.
Плитки, карточки и пример
Справочник собирает 39 условных графических обозначений, которые чаще всего встречаются на электрических и радиосхемах: провода и соединения, резисторы, конденсаторы, катушки, диоды, транзисторы, источники питания, выключатели, лампы, измерительные приборы и элементы домашней проводки.
Выберите раздел или начните вводить название — «реле», «диод» — или буквенный код вроде QF. Плитки показывают, как элемент рисуют по ГОСТ. Нажмите на плитку, и справа откроется карточка: крупное обозначение, буква для подписи на схеме, номер стандарта ЕСКД и что делает элемент.
Если американский стандарт рисует элемент иначе, в карточке два рисунка рядом. Так проще читать схемы из зарубежных источников: резистор там зигзаг, предохранитель — волна, полярный конденсатор — изогнутая пластина.
Внизу — пример схемы простого фонарика: батарея, выключатель, резистор и светодиод. Элементы на ней кликабельны: нажмите на любой, чтобы открыть его карточку.
Все обозначения нарисованы по пропорциям стандартов ЕСКД серии 2.7xx. Российская система почти совпадает с международной IEC 60617, поэтому схемы из Европы читаются так же.

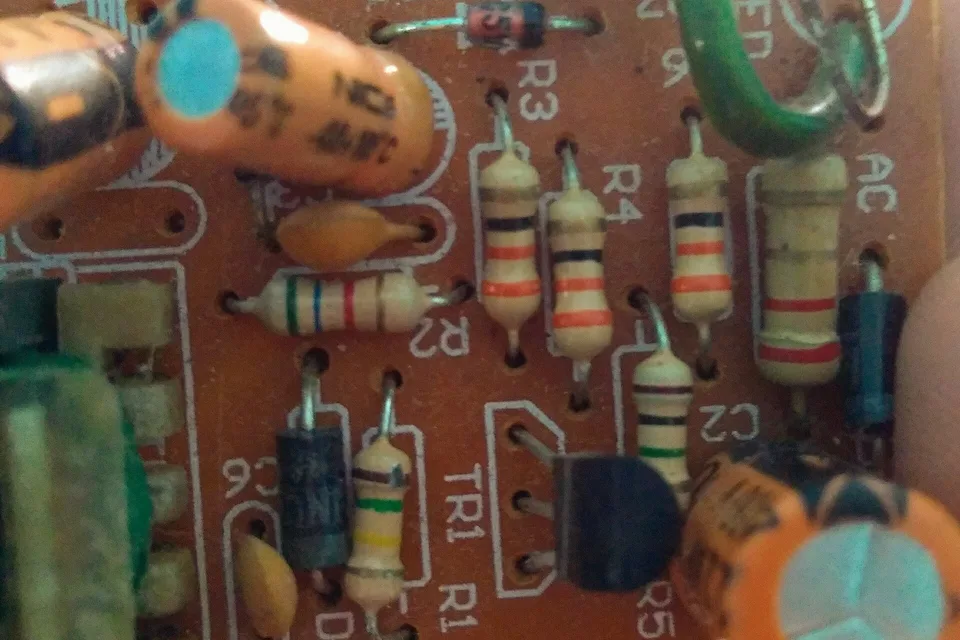

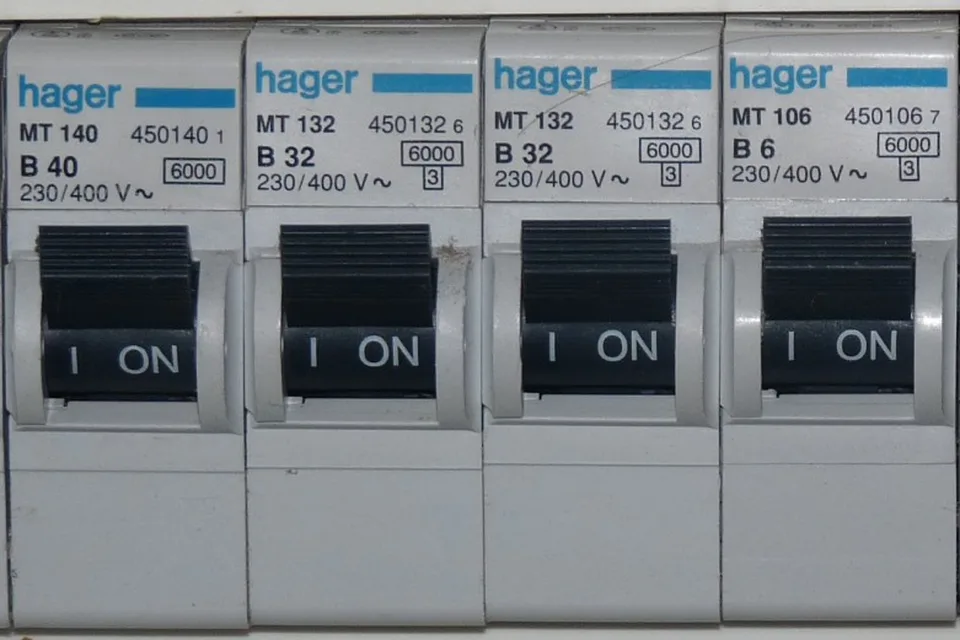

Схема показывает только связи между элементами. Где они стоят на плате или в щитке, по ней не понять. Резистор, который на схеме стоит рядом с транзистором, на плате может оказаться в другом углу. Для сборки нужны отдельные чертежи — монтажная схема или разводка платы, а для проводки в квартире — план с розетками и выключателями, где используются свои значки из стандарта 21.614.
| Буква | Элемент | Пример подписи |
|---|---|---|
| R | резистор | R1, R2 |
| C | конденсатор | C1 |
| VD, VT | диод, транзистор | VD1, VT3 |
| SA, SB | выключатель, кнопка | SA1 |
| FU, QF | предохранитель, автомат | FU1, QF2 |
От рисунков к ЕСКД
Первые электрические схемы XIX века были рисунками: приборы изображали такими, как они выглядят. С ростом телеграфа и электротехники понадобился язык попроще, и к началу XX века появились условные значки — зигзаг для сопротивления, спираль для катушки, пластины для конденсатора.
В СССР обозначения свели в систему ЕСКД — Единую систему конструкторской документации. Стандарты серии 2.7xx на условные графические обозначения приняли в конце 1960-х — 1970-х годах, и многие действуют до сих пор с изменениями.
Международная электротехническая комиссия ведёт свой стандарт IEC 60617, и ЕСКД в основном с ним совпадает. Американский стандарт IEEE 315 отличается в деталях, поэтому в технической литературе встречаются оба варианта, и карточки справочника показывают разницу.
Со временем обозначения упрощались. В старых советских схемах конденсатор переменной ёмкости и лампы рисовали подробнее, у резисторов указывали мощность косыми чертами, а в современных схемах всё чаще используют компактные значки из программ проектирования. Основа при этом осталась прежней.
С чего читать схему
Читать схему начинайте с питания: найдите источник — батарею или вход сети — и общий провод. Затем идите по линиям от плюса: через выключатели и предохранители к нагрузке. Точка на пересечении значит соединение, её отсутствие — провода просто пересекаются.
Рядом с каждым элементом стоит позиционное обозначение: буква вида и номер. По нему элемент находят в перечне к схеме, где указан номинал: сопротивление, ёмкость, тип диода.
Работайте со схемой по частям. Обведите карандашом один узел — например, питание, — разберитесь в нём и переходите к следующему. Стрелки у диодов и транзисторов показывают направление тока, а цифры у выводов микросхем — номера ножек в корпусе.
Номинал резистора по цветным полоскам определит калькулятор резисторов, сечение провода для нагрузки — сечение кабеля.
| Обозначений | 39 |
| Разделов | 9 |
| Стандарты | ЕСКД 2.7xx, IEC 60617 |
| Варианты США | для 5 элементов |
| Пример | схема фонарика |
Как пользоваться
- Или поиск по названию.
- Нажмите на плитку.
- ГОСТ, код и описание.
- Как элемент выглядит в схеме.
Частые вопросы
Как обозначается резистор на схеме
По ГОСТ 2.728 — прямоугольником 10 × 4 мм с выводами с двух сторон, буквенный код R. На американских схемах резистор рисуют зигзагом. Черты внутри прямоугольника по ГОСТ показывают мощность рассеяния.
Чем отличаются обозначения ГОСТ от зарубежных
Российский ЕСКД в основном совпадает с международным стандартом IEC 60617: резистор-прямоугольник, предохранитель-прямоугольник с линией. Отличается американский стандарт ANSI: зигзаг вместо прямоугольника, волнистая линия у предохранителя, изогнутая пластина у полярного конденсатора.
Что значат буквы рядом с элементами
Это позиционное обозначение по ГОСТ 2.710: буква вида элемента и номер. R1 — первый резистор, C3 — третий конденсатор, VD — диод, VT — транзистор, SA — выключатель, FU — предохранитель, HL — светодиод или сигнальная лампа, EL — лампа освещения.
Как понять, соединены ли пересекающиеся провода
Если в месте пересечения стоит жирная точка — провода соединены. Если точки нет — они просто пересекаются на чертеже. В американских схемах несоединённое пересечение иногда рисуют «мостиком» — полукругом.
Как обозначаются плюс и минус батареи
Длинная тонкая черта — положительный полюс, короткая толстая — отрицательный. Батарею из нескольких элементов рисуют двумя элементами с пунктиром между ними.
