ПаветтаКалькулятор передаточного отношения
Оцените, как зубчатая передача изменит скорость вращения и момент на выходном валу.
Отношение, обороты и момент
Калькулятор считает передаточное отношение пары шестерён по числам зубьев и переводит через него обороты и момент: обороты на выходе делятся на отношение, момент умножается на него и на КПД передачи. Так считают редукторы, главные пары, цепные и ременные передачи, где вместо зубьев можно взять диаметры шкивов.
Правило одно: что выигрываем в силе, теряем в скорости. Пара 12 и 36 зубьев даёт отношение 3, обороты падают втрое, момент растёт втрое минус потери в 2–5 % на паре шестерён.
| Ведущая | Ведомая | Отношение | 3 000 об/мин, 100 Н·м на входе |
|---|---|---|---|
| 12 | 36 | 3,0 | 1 000 об/мин, 291 Н·м при КПД 97 % |
| 20 | 30 | 1,5 | 2 000 об/мин, 146 Н·м |
| 30 | 30 | 1,0 | 3 000 об/мин, 97 Н·м |
| 40 | 20 | 0,5 | 6 000 об/мин, 49 Н·м, повышающая |
История зубчатой передачи

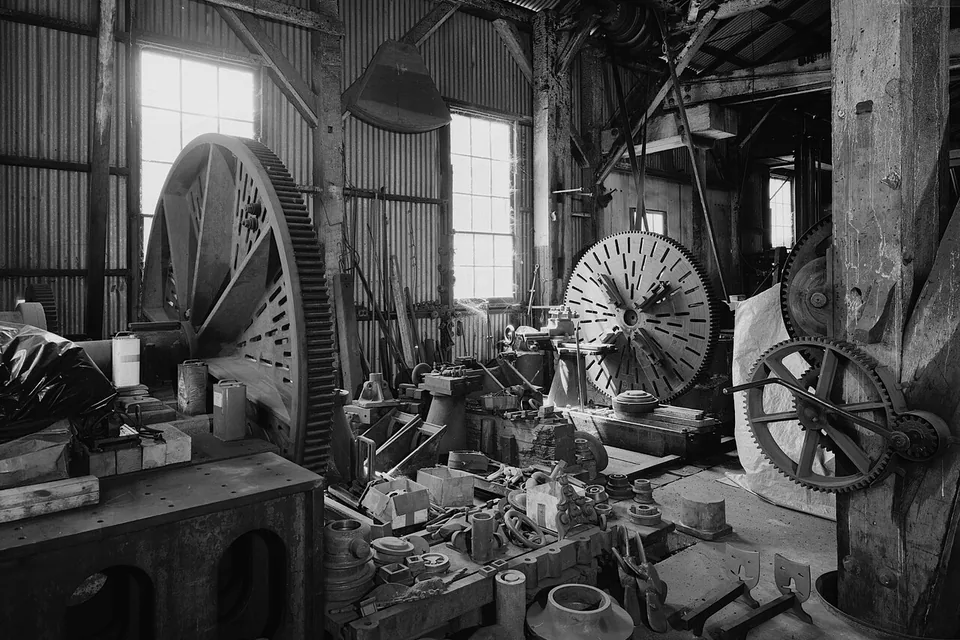

Зубчатые колёса описал Архимед, а антикитерский механизм I века до нашей эры из тридцати бронзовых шестерён считал положение планет: передаточные отношения там подобраны по астрономическим циклам. Средневековые мельницы и часы довели зубчатую передачу до искусства, а Леонардо да Винчи рисовал редукторы, которые построили только через триста лет.
Эвольвентный профиль зуба, при котором отношение не меняется в ходе зацепления, предложил Эйлер в 1760-е, и он стоит во всех современных передачах. Автомобилю передачи достались от станков: коробка Панара и Левассора 1891 года дала три скорости, и с тех пор инженеры подбирают числа зубьев так, чтобы двигатель работал в лучшем диапазоне оборотов. Тот же расчёт делает этот калькулятор для любой пары.
Как считать и какой брать КПД
Введите числа зубьев ведущей и ведомой шестерён, обороты и момент на входе и КПД: для пары шестерён 96–98 %, для цепи около 97 %, для ремня 95 %, для червячной передачи 50–80 %. Калькулятор покажет отношение, обороты и момент на выходе. Для многоступенчатого редуктора перемножьте отношения ступеней.

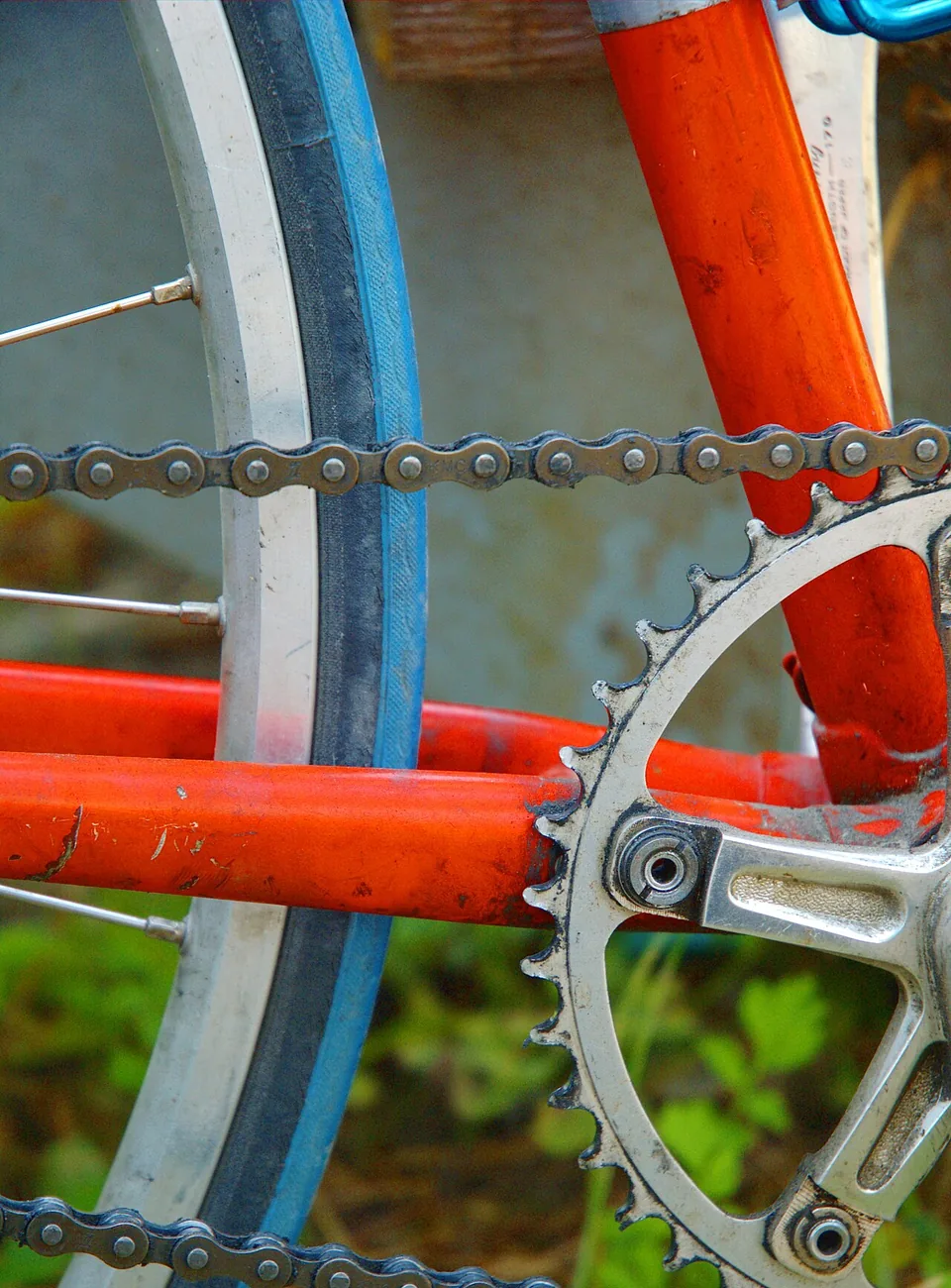

Отношение меньше единицы означает повышающую передачу: обороты растут, момент падает. Велосипедные звёзды с укладкой и скоростью по каденсу считает калькулятор велосипедных передач, скорость машины через коробку и главную пару — калькулятор максимальной скорости.
| Формулы | i = Z₂/Z₁, n₂ = n₁/i, M₂ = M₁ · i · η |
| КПД пары | 96–98 % |
| Червячная | 50–80 % |
| Ступени | перемножаются |
| Антикитерский механизм | I век до н. э. |
| Эвольвента | Эйлер, 1760-е |
| Коробка Панара | 1891 |
| Данные на сервер | не уходят |
Как пользоваться калькулятором
«Зубьев ведущей шестерни» и «Зубьев ведомой шестерни» — числа зубьев на входном и выходном колесе. Ведущая та, к которой приходит вращение от двигателя; если перепутать поля, отношение получится обратным.
«Входные обороты, об/мин» и «Входной момент, Н·м» описывают, что подаётся на вход. «КПД передачи, %» учитывает потери на трение: у цилиндрической пары это 96–98 процентов, у червячной — 50–90 в зависимости от угла.
После кнопки «Рассчитать» «Передаточное отношение» показывает результат в виде 3:1, «Выходные обороты» и «Выходной момент» — что получится на валу, а «Потери момента относительно идеала» — сколько съел КПД.
Пример расчёта
Пара из 20 и 60 зубьев даёт отношение 3:1: входные 1 500 об/мин превращаются в 500, а момент 10 Н·м вырастает до 28,5 при КПД 95 процентов. Полтора ньютон-метра теряются на трении.
