Диаграмма Ганта
Заполните задачи с датой начала и длительностью — график построится сам. Зависимые задачи подставляют дату старта от предшественника, прогресс показывается заливкой полосы.
| Задача | Начало | Дней | После | Готово, % |
|---|
Типы связей между задачами
В планировании различают четыре вида зависимостей. Инструмент поддерживает первую — самую частую; остальные приведены, чтобы было понятно, чего в нём нет.
| Связь | Обозначение | Что значит | Пример |
|---|---|---|---|
| Окончание — начало | FS | Следующая начинается после окончания предыдущей. | Стяжка сохнет — потом кладут плитку. |
| Начало — начало | SS | Обе стартуют одновременно. | Монтаж и надзор за монтажом. |
| Окончание — окончание | FF | Обе должны закончиться вместе. | Верстка и вычитка текста к сдаче. |
| Начало — окончание | SF | Предыдущая заканчивается, когда началась следующая. | Старая смена уходит, когда пришла новая. |
Как читается диаграмма и что задаётся в таблице
Диаграмма Ганта показывает проект как набор полос на шкале времени: каждая задача занимает отрезок от начала до конца, и сразу видно, что идёт параллельно, а что ждёт своей очереди. Инструмент строит её из таблицы: название, дата старта, длительность в днях, процент выполнения и номер задачи-предшественника.
Зависимость работает по самой частой схеме планирования: задача начинается на следующий день после окончания предыдущей. Сдвинули первую — весь хвост уехал следом, руками ничего править не нужно. Выходные на шкале подсвечены, но из срока не вычитаются: длительность считается в календарных днях. Готовность считается взвешенной по длительности: короткая задача на сто процентов двигает общий процент меньше, чем длинная на те же сто.
| Поле | Что значит | Пример |
|---|---|---|
| Начало | Дата старта задачи | 05.09.2026 |
| Дней | Длительность в календарных днях, включая первый | 3 |
| После | Номер задачи, за которой эта следует | № 2 |
| Готово | Процент выполнения, заливка полосы | 60 % |
| Окончание | Считается само: начало плюс дни минус один | 07.09.2026 |
История: гармонограмма Адамецкого и графики Ганта
Первым такой график построил польский инженер Кароль Адамецкий. Около 1896 года он работал на прокатном заводе в Екатеринославе и придумал диаграмму, где полосы показывали ход работ во времени; назвал он её гармонограммой. Публиковал Адамецкий по-польски и по-русски, и за пределами Российской империи и Польши работу не заметили.

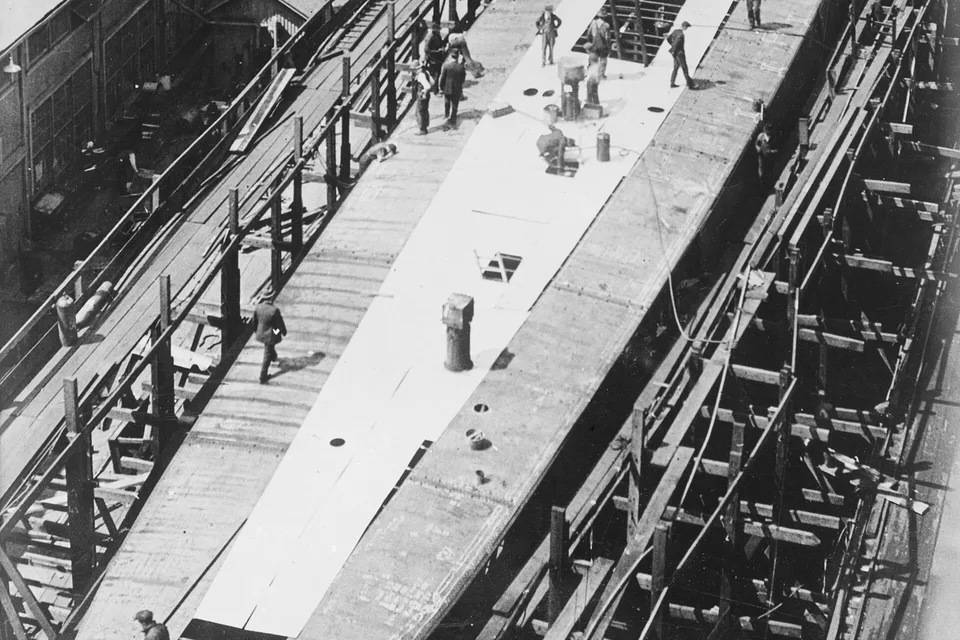

Через двадцать лет к той же идее независимо пришёл американский инженер Генри Гант, ученик Фредерика Тейлора. Его графики применяли на военных верфях и заводах во время Первой мировой войны для планирования постройки судов, и оттуда метод разошёлся по промышленности вместе с именем автора.
Долгие десятилетия диаграмму чертили от руки на больших листах, и любое изменение сроков означало перерисовку. Компьютеры сняли эту проблему в 1980-х: первые программы управления проектами пересчитывали связи автоматически, и диаграмма из отчётного документа превратилась в рабочий инструмент, который правят каждый день. Сегодня диаграмму Ганта строят и в больших системах управления проектами, и в обычной таблице, и прямо в браузере, как здесь: набор возможностей разный, принцип один.
Как разложить проект и на что смотреть в первую очередь
Начните с крупных этапов: пять-семь строк дают понятную картину, тридцать превращают график в кашу, потому что подписи перестают помещаться. Мелкие шаги стоит собирать в один блок и при необходимости раскрывать отдельным графиком. Кнопка примера подставляет типовой проект из пяти этапов, чтобы было от чего оттолкнуться и не начинать с пустого листа.
Дальше расставьте зависимости — именно они делают график живым: цепочка задач от старта до финиша без запаса по времени называется критическим путём, и следить нужно за ней: любая задержка на этой цепочке двигает дату сдачи всего проекта. Задачи вне этой цепочки можно двигать почти свободно. Готовый проект выгружается в CSV для Excel или печатается листом. При печати график ложится на страницу целиком, поэтому его удобно вешать на стену рядом с рабочим местом. Рядом пригодятся калькулятор дат и калькулятор рабочих дней.
| Придумал первым | Кароль Адамецкий |
| Когда | около 1896 года |
| Имя закрепилось за | Генри Гантом |
| Массовое применение | верфи Первой мировой |
| Поддержанная связь | окончание — начало |
| Единица длительности | календарный день |
| Экспорт | CSV с разделителем ; |
| Хранение | в браузере |
Как пользоваться
- Название, дата начала, длительность в днях и процент выполнения.
- Укажите номер предшественника — старт посчитается от его окончания.
- Полосы на шкале дней, выходные затенены, прогресс залит цветом.
- Экспорт в CSV для Excel или печать листа целиком.
Частые вопросы
Что такое диаграмма Ганта
График, где по горизонтали идёт время, а каждая задача показана полосой от даты начала до даты окончания. Придумал её польский инженер Кароль Адамецкий около 1896 года и назвал гармонограммой, но опубликовал по-польски и по-русски, и Запад работы не заметил. Через двадцать лет то же самое независимо предложил американец Генри Гант, и имя закрепилось за ним.
Как считается дата окончания
Дата начала плюс длительность минус один день: задача на три дня, начатая пятого, заканчивается седьмого. Так принято в календарном планировании: длительность считает занятые дни; промежутки между ними в счёт не идут. Инструмент считает календарные дни подряд, включая выходные, — они на шкале просто подсвечены.
Что даёт зависимость между задачами
Указав предшественника, вы говорите: эта задача начинается на следующий день после того, как закончится предыдущая. Это самая частая связь в планировании, её называют «окончание — начало». Сдвинули первую задачу — все зависимые уехали следом, и не нужно править даты руками.
Почему в моём проекте всё сдвигается
Обычно из-за цепочки зависимостей: задача в её начале задерживается, и весь хвост едет вправо. Такая цепочка от старта до финиша называется критическим путём — именно её нужно держать под контролем, потому что запаса времени у неё нет. Задачи вне цепочки можно двигать без ущерба для срока.
Где хранится проект
В браузере: всё, что вы вводите, лежит в локальном хранилище этой вкладки и на сервер не отправляется. Проект останется на месте после перезагрузки, но не появится на другом устройстве. Для переноса выгрузите CSV.
Чем это отличается от больших систем управления проектами
Объёмом задач. Здесь нет ресурсов, трудозатрат, ролей и совместной работы — только сроки и порядок. Этого хватает, чтобы разложить ремонт, дипломную работу, запуск сайта или переезд офиса. Для команды с загрузкой людей и учётом часов берут отдельную систему.
Что открывает файл CSV
Excel, Numbers, Google Таблицы и LibreOffice. Файл сохраняется с разделителем «точка с запятой» и кодировкой UTF-8 с меткой порядка байтов, чтобы русские буквы открывались в Excel без ручной настройки импорта.
