Цвета проводов

Выберите, что подключаете, и страница покажет, какого цвета должны быть провода и куда их вести, со схемой розетки и выключателя.

Цвета, разделы и схемы

Страница показывает, какого цвета должны быть провода в разных случаях: в квартире, в трёхфазной сети, в цепях постоянного тока, в старых щитах, в американской проводке и в разъёме автомагнитолы. Выберите раздел — появятся провода нужных цветов с назначением и схема подключения.

В квартире по ГОСТ Р 50462-2009 фаза коричневая, ноль синий, защитное заземление жёлто-зелёное. Схема справа показывает, как эти провода идут от щитка к розетке и как выключатель разрывает именно фазу: при выключенном свете на патроне нет напряжения, и лампу можно менять безопасно.

В трёхфазной сети фазы коричневая, чёрная и серая, ноль синий, земля жёлто-зелёная — такой пятижильный кабель ведут к электроплите или котлу. Для постоянного тока стандарт предписывает коричневый плюс и серый минус.

Раздел про PEN-проводник нужен для старых домов, где ноль и земля идут по одному проводу: его маркируют жёлто-зелёным с синими метками или наоборот. Отдельно показаны старые обозначения: шины в советских щитах красили жёлтым, зелёным и красным по фазам A, B и C. В американской проводке ноль белый, а земля зелёная — это важно при подключении техники из США.

Раздел про автомагнитолу собирает распространённую расцветку разъёма ISO: жёлтый постоянный плюс, красный плюс от замка, чёрная масса и пары проводов к колонкам. У каждой колонки два провода одного цвета: сплошной — плюс, с чёрной полосой — минус. Если перепутать полярность, звук станет глухим и без баса.

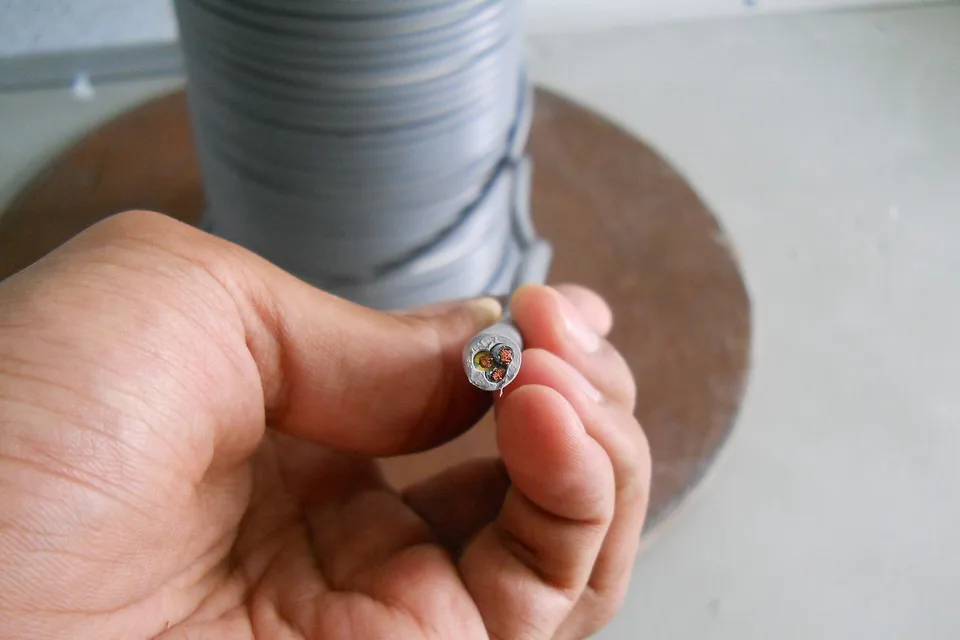

Трёхжильный кабель — Жилы кабеля: коричневая фаза, синий ноль, жёлто-зелёная земля. Фото: Hafiz n, CC BY 3.0.

Провод	Цвет	Назначение
L	коричневый, чёрный, серый	фаза
N	синий	ноль
PE	жёлто-зелёный	защитное заземление
L+ / L−	коричневый / серый	постоянный ток

От ПУЭ к ГОСТ Р 50462

В советской проводке цвета строго не соблюдались: внутри стен лежали белые, серые или чёрные алюминиевые провода, а фазу искали индикатором. Цвета требовали только для шин в щитах — по фазам жёлтый, зелёный и красный.

В 2009 году в России приняли ГОСТ Р 50462 на основе международного стандарта МЭК 60446. Он ввёл европейские цвета: коричневый, чёрный и серый для фаз, синий для нейтрали и жёлто-зелёный для защиты. Жёлтый и зелёный по отдельности стандарт запретил, чтобы их нельзя было спутать с землёй.

Поэтому в одном доме можно встретить обе системы: старую проводку с одноцветными проводами и новую с цветовой маркировкой. Цвет подсказывает, где что, но решающее слово за измерением.

С 2011 года, когда стандарт вступил в силу, кабели для домашней проводки выпускают с новыми цветами жил. Советские алюминиевые провода в домах постройки 1960–1980-х годов при ремонте заменяют медными с маркировкой, и в квартире появляется понятная схема.

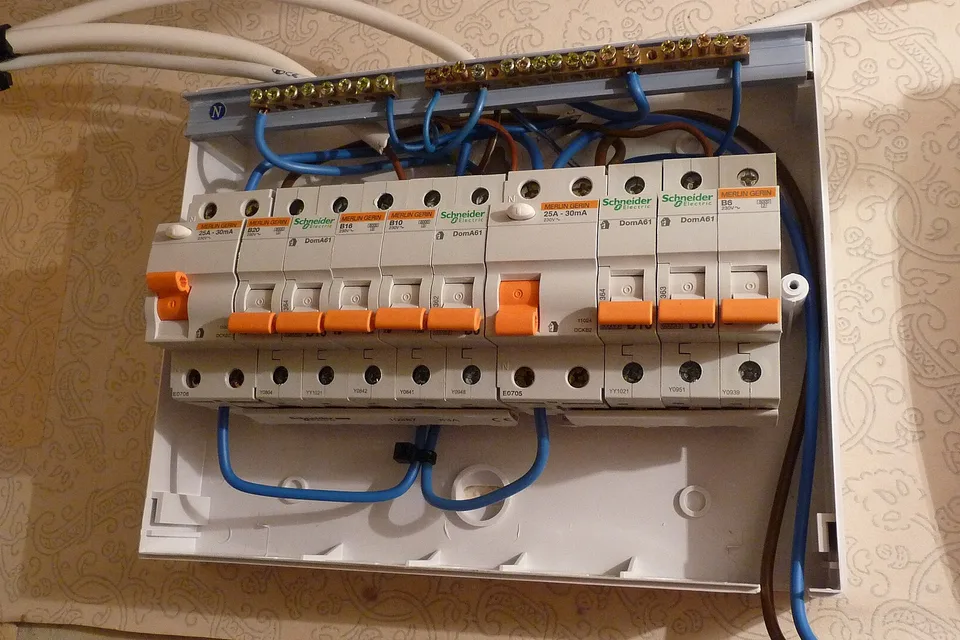

Электрический щиток — В щитке провода подключают к автоматам по цветам. Фото: Dmitry G, CC BY-SA 3.0.

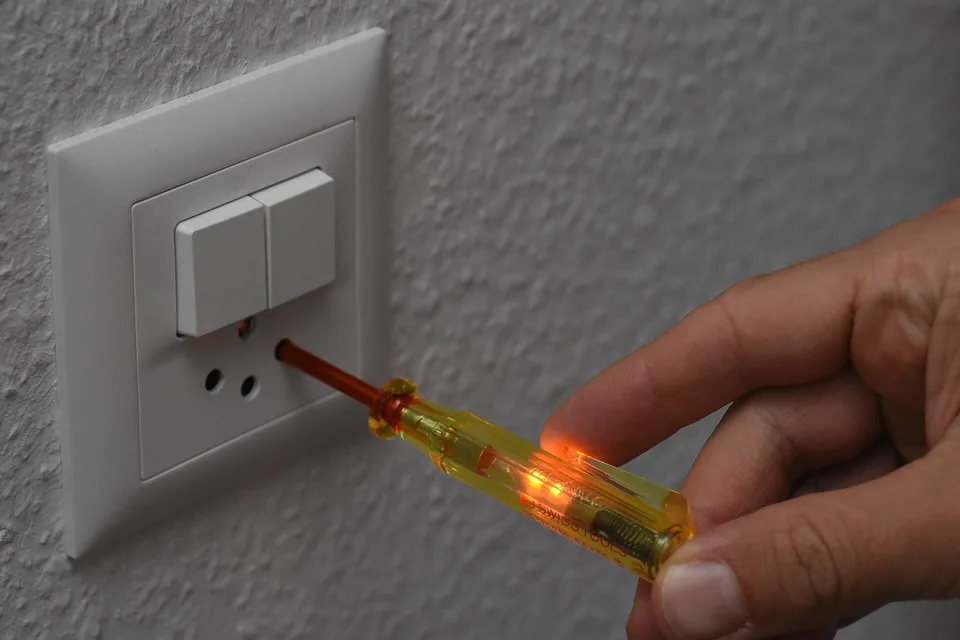

Индикаторная отвёртка — Индикатор светится, когда касается фазы. Фото: Simon A. Eugster, CC BY-SA 4.0.

Проверка, розетка и выключатель

Перед любой работой отключите автомат, повесьте на щиток табличку, чтобы его не включили, и проверьте индикатором или мультиметром, что напряжения нет. Цвет провода только подсказывает: при прошлом ремонте провода могли подключить неправильно.

Если индикатор светится на синем проводе, значит, провода где-то перепутаны: ищите ошибку в распаечной коробке или щитке. Подключайте розетку так: коричневый к одному контакту, синий к другому, жёлто-зелёный к заземляющим усам. Выключатель ставят в разрыв коричневого провода, синий идёт на лампу напрямую.

Сечение провода под нагрузку подберёт сечение кабеля, условные обозначения на схемах — обозначения на электрических схемах. Работу в щитке лучше доверить электрику: ошибка в подключении нуля и земли не видна сразу, но делает защиту от удара током бесполезной.

Кабель — Перед работой проверьте отсутствие напряжения. Фото: Hafiz n, CC BY 3.0.

Стандарт	ГОСТ Р 50462-2009
Фаза	коричневый
Ноль	синий
Земля	жёлто-зелёный
Разделов	7

Как пользоваться

Квартира, три фазы, авто.
Цвет и назначение.
Розетка и выключатель.
Индикатором перед работой.

Частые вопросы

Какого цвета провод фаза, ноль и земля

По ГОСТ Р 50462-2009 фаза — коричневая (также чёрная или серая), ноль — синий, защитное заземление — жёлто-зелёное. В старой проводке цвета могут быть любыми, поэтому перед работой фазу всегда проверяют индикатором.

Может ли синий провод быть фазой

По стандарту синий цвет отдан нейтрали и среднему проводнику, фазой он быть не должен. Но при ремонте его иногда ставят не туда. Надёжно определить фазу можно только индикаторной отвёрткой или мультиметром.

Какого цвета плюс и минус постоянного тока

По ГОСТ Р 50462-2009 плюс — коричневый, минус — серый, средний или заземлённый полюс — синий. В электронике по традиции плюс красный, минус чёрный, а в старых щитах шины постоянного тока красили: плюс красный, минус синий.

Что значит жёлто-зелёный провод

Это только защитное заземление PE. Жёлтый и зелёный по отдельности для маркировки проводов стандарт запрещает, а их комбинацию нельзя использовать ни для чего, кроме защиты.

Какие цвета проводов у автомагнитолы

У большинства магнитол: жёлтый — постоянный плюс 12 В, красный — плюс от замка зажигания, чёрный — масса, синий — антенна и усилитель, оранжевый — подсветка. Колонки: белые — левая передняя, серые — правая передняя, зелёные — левая задняя, фиолетовые — правая задняя; провод с чёрной полосой — минус.
