Типы цоколей ламп
Выберите цоколь или измерьте старую лампу, и страница покажет его рисунок, размеры, напряжение и где такие лампы стоят, а определитель подскажет нужный тип.
Все цоколи
Цоколи, размеры и определитель
Страница собирает 21 распространённый цоколь: резьбовые Эдисона от миниатюрного E5 до уличного E40, штырьковые G4, GY6.35, G9, GU4, GU5.3, GU10, трубочные G5 и G13, «таблетки» GX53 и GX70, байонеты B15d и B22d и линейный R7s. Для каждого есть рисунок лампы с цоколем и размером, описание, где такие лампы стоят, и напряжение. Цоколи сгруппированы по видам: резьбовые, штырьковые, «таблетки», байонетные и линейные — нажмите на любой, чтобы открыть его рисунок и описание.
Главное число в названии — это размер: у резьбовых цоколей диаметр резьбы в миллиметрах, у штырьковых — расстояние между центрами штырьков. Буквы подсказывают тип: E — резьба, G — штырьки, U — штырьки с утолщениями или изгибом, X — особая форма, B — байонет.
Определитель внизу работает по замеру старой лампы: выберите, что у неё — резьба, штырьки, петли, диск или боковые штифты, — введите размер, и страница назовёт тип и покажет его рисунок.
Сетка разбита по видам цоколей, так что похожие варианты удобно сравнить.
Рисунки не в масштабе друг к другу, зато на большом рисунке отмечен главный размер цоколя: диаметр резьбы или расстояние между штырьками. Для американских цоколей E12, E17 и E26 указано напряжение 110–120 В: лампы из США без широкого диапазона питания в российскую сеть не подойдут. Автомобильные лампы H4, H7 и другие здесь не рассматриваются — у них своя маркировка и своё напряжение.
| Цоколь | Размер | Где стоит |
|---|---|---|
| E27 | резьба 27 мм | люстры, потолочные светильники |
| E14 | резьба 14 мм | бра, настольные лампы |
| GU10 | 10 мм, поворотный | точечные светильники 220 В |
| GU5.3 | 5,33 мм | споты 12 В |
| G9 | 9 мм, петли | капсулы 220 В |
| GX53 | 53 мм | натяжные потолки |
От Эдисона и Свона до GX53

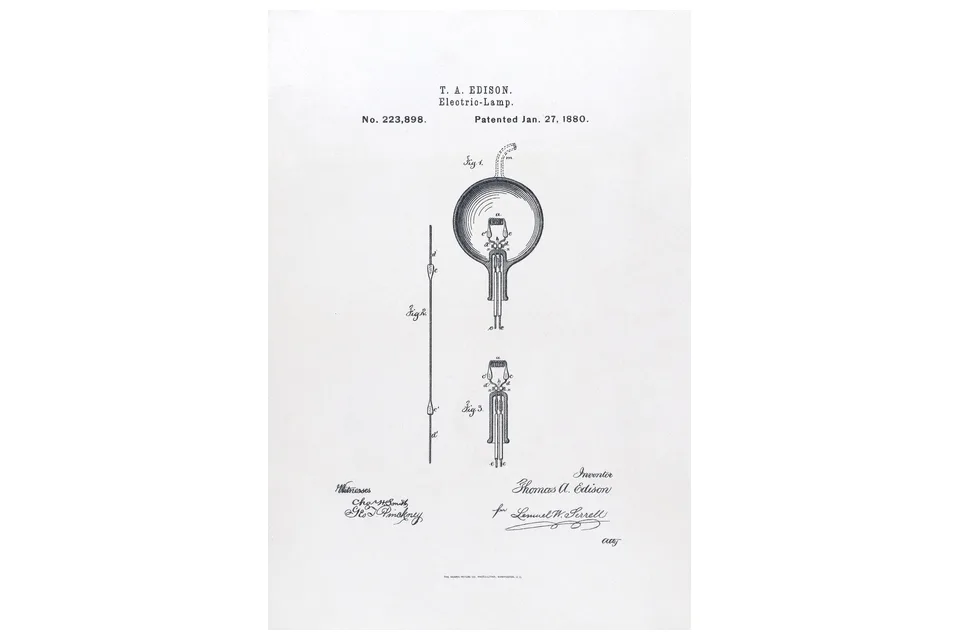

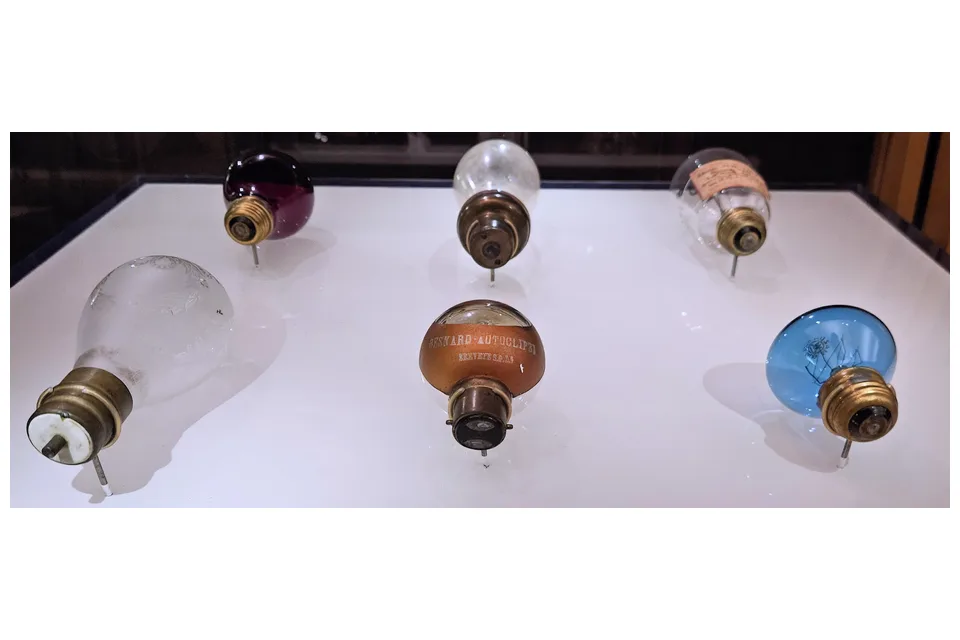

Резьбовой цоколь запатентовал Томас Эдисон в 1881 году, и его назвали в честь изобретателя: буква E в обозначении — это Edison. Англичанин Джозеф Свон, одновременно с Эдисоном создавший лампу накаливания, предпочитал байонет — цоколь, который вставляется и поворачивается, и в Великобритании он до сих пор распространён.
Штырьковые цоколи появились вместе с люминесцентными трубками в 1930-х и галогенными лампами во второй половине XX века. Компактные лампы требовали маленьких надёжных контактов, так появились G4, G9, GU5.3 и GU10.
Светодиодные лампы унаследовали все старые цоколи, чтобы вставать в существующие светильники, а новые формы вроде GX53 родились вместе с натяжными потолками. Переходники с E14 на E27 и обратно продаются в магазинах, но с ними лампа выступает из плафона, поэтому надёжнее взять лампу с родным цоколем.
Маркировка, замер и напряжение
Перед заменой обязательно выключите свет и дайте лампе остыть: галогенные капсулы нагреваются до сотен градусов. Чтобы подобрать замену, посмотрите маркировку на старой лампе или патроне. Если её нет, измерьте штангенциркулем или линейкой диаметр резьбы или расстояние между штырьками и введите число в определитель. Для штырьков удобно мерить от левого края одного штырька до левого края другого: так получается расстояние между центрами. Резьбу меряют по внешнему диаметру, округляя до целого миллиметра.

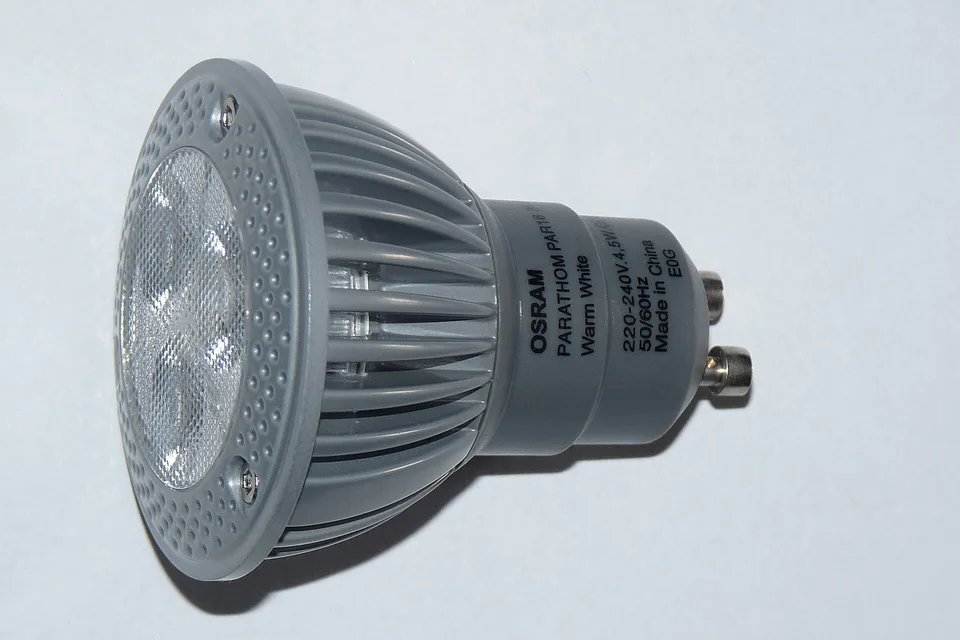

Проверьте напряжение: лампы G4, GU4 и GU5.3 часто работают от 12 В через трансформатор, а G9 и GU10 — от сети 220 В. Лампу GU10 вставляют и поворачивают, а GU5.3 просто вдавливают в патрон — не перепутайте, иначе патрон можно сломать. Сколько ламп нужно на комнату, посчитает расчёт освещения, стоимость света — стоимость электроэнергии.
| Цоколей | 21 |
| Резьбовые | E5–E40 |
| Штырьковые | G4–G13, GU, GX |
| Определитель | по замеру |
| Напряжение | 12 В и 220 В |
Как пользоваться
- Из сетки или по названию.
- Резьба или расстояние между штырьками.
- По замеру старой лампы.
- Напряжение и переходники.
Частые вопросы
Чем отличается цоколь E14 от E27
Число в названии — диаметр резьбы в миллиметрах: у E14 резьба 14 мм, у E27 — 27 мм. E27 стоит в большинстве люстр и потолочных светильников, E14 — «миньон» — в бра, настольных лампах и люстрах со свечами. Лампы между собой без переходника не заменяются.
Как определить цоколь лампы
Посмотрите маркировку на лампе или патроне. Если её нет, измерьте: у резьбовой лампы — диаметр резьбы, у штырьковой — расстояние между центрами штырьков, и введите число в определитель. Отдельно смотрите на форму: петли — это G9, штырьки с утолщениями — GU10.
Можно ли поставить лампу GU10 вместо GU5.3
Нет: GU5.3 обычно рассчитан на 12 В через трансформатор, GU10 — на 220 В, и штырьки у них разные. Менять тип можно, только заменив патрон и убрав трансформатор. Светодиодные лампы GU5.3 на 220 В существуют, но проверяйте напряжение на упаковке.
Что значат буквы в названии цоколя
E — резьбовой цоколь Эдисона, G — штырьковый, U в GU — у штырьков утолщения или изогнутые концы, X в GX — особая форма, B — байонет, R — контакт утоплен. Цифра — диаметр резьбы или расстояние между штырьками в миллиметрах, буква d в B22d — два контакта.
Подойдёт ли американская лампа E26 в патрон E27
Физически E26 вкручивается в E27 с небольшим люфтом, но американские лампы часто рассчитаны на 110–120 В и при 220 В сгорят. Светодиодные лампы с широким диапазоном 100–240 В подходят, проверьте надпись на лампе.
