Прогиб и прочность балки
Балку проверяют дважды: на прочность, чтобы она не сломалась, и на прогиб, чтобы пол не пружинил под ногами. Второе почти всегда оказывается жёстче. Калькулятор считает момент, напряжение, прогиб и оба запаса для однопролётной балки под равномерной нагрузкой и сравнивает прогиб с нормой по СП 20.13330. Сверено 07.09.2026.
Как меняется прогиб от высоты сечения
Две проверки, и решает почти всегда прогиб

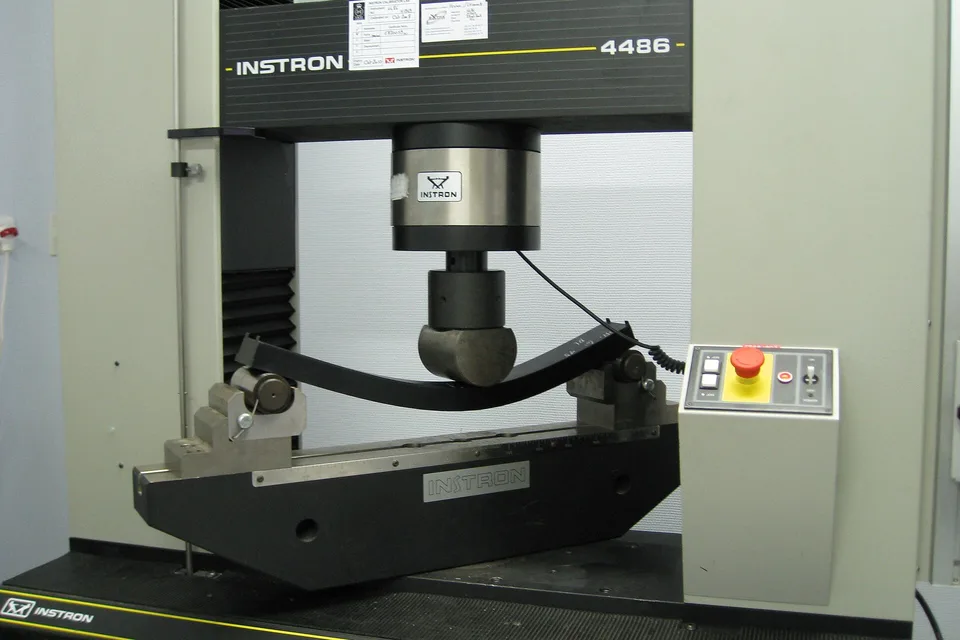

Балку проверяют двумя расчётами. Первый на прочность: изгибающий момент делят на момент сопротивления сечения и сравнивают напряжение с расчётным сопротивлением материала. Второй на прогиб: считают, насколько балка провиснет под нагрузкой, и сравнивают с нормой. Калькулятор делает оба и показывает запас по каждому, потому что определяющим бывает то один, то другой.
Почти всегда решает прогиб. Прочность держится на моменте сопротивления, который растёт как квадрат высоты сечения, а жёсткость — на моменте инерции, растущем как куб. Поэтому балка, прошедшая по напряжениям с тройным запасом, легко проваливается по прогибу. Пролёт входит в формулу прогиба в четвёртой степени: при удвоении длины провис растёт в шестнадцать раз, и никакая добавка сечения этого не компенсирует.
| Материал | Сопротивление изгибу | Модуль упругости | Норма |
|---|---|---|---|
| Сосна и ель, 1 сорт | 14 МПа | 10 000 МПа | СП 64.13330.2017 |
| Сосна и ель, 2 сорт | 13 МПа | 10 000 МПа | Обычная продажа |
| Сосна и ель, 3 сорт | 8,5 МПа | 10 000 МПа | С крупными сучками |
| Лиственница, 2 сорт | 14,3 МПа | 10 000 МПа | Поправка 1,1 к сосне |
| Сталь С245 | 240 МПа | 206 000 МПа | СП 16.13330.2017 |
Ошибка Галилея и нейтральная ось Навье
Первым за прочность балки взялся Галилей. В «Беседах о двух новых науках» 1638 года он разобрал консоль, заделанную в стену, и вывел, что несущая способность растёт как квадрат высоты сечения. Вывод верный, но расчёт содержал ошибку: Галилей считал, что при изломе всё сечение работает на растяжение, и поместил ось поворота на нижнюю грань. Реальная нейтральная ось проходит по середине, и прочность у него получилась завышенной втрое.
Дальше теорию собирали по частям больше полутора веков. Роберт Гук в 1678 году сформулировал закон упругости: каково удлинение, такова и сила. Якоб Бернулли связал кривизну балки с моментом, Леонард Эйлер довёл это до уравнения упругой линии и заодно решил задачу устойчивости сжатого стержня. Точку поставил Клод Навье: в 1826 году он опубликовал курс, где нейтральная ось наконец встала на место, а напряжения распределились по сечению линейно — именно эта схема и работает в сегодняшних нормах.

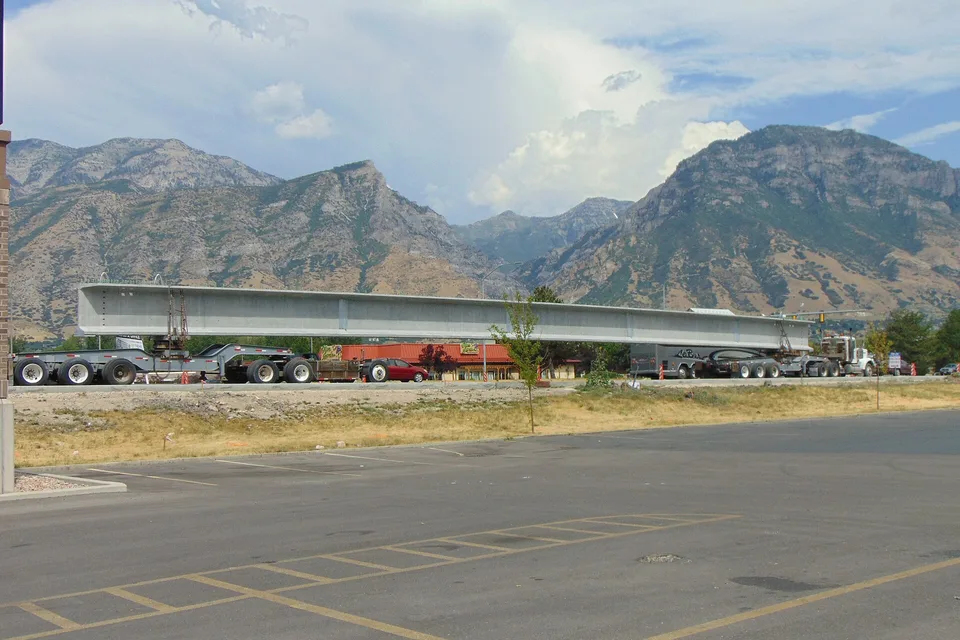

Двутавр появился как прямое следствие этой теории. Если напряжения растут от нейтральной оси к краям, металл выгодно унести подальше от середины: полки берут на себя изгиб, тонкая стенка держит их вместе и работает на сдвиг. Первые прокатные двутавры пошли в дело в середине девятнадцатого века и почти сразу вытеснили сплошные сечения из мостов и перекрытий.
Что менять, если сечение не проходит
Нагрузку удобнее задавать на квадратный метр и указывать шаг балок: калькулятор переведёт её в погонную сам. Для жилой комнаты суммарная нагрузка обычно 350–400 килограммов на квадратный метр — это временные 150 по СП 20.13330 плюс вес самого перекрытия с полом, утеплителем и подшивкой. Для нежилого чердака хватает 150–200.
Если сечение не проходит, ходы по силе воздействия такие. Промежуточная опора сильнее всего: она делит пролёт, а пролёт входит в четвёртой степени. Дальше высота сечения — она в кубе. Потом шаг балок — линейно. Смена сорта древесины помогает только по прочности: модуль упругости у всех сортов одинаковый, и на прогиб сорт не влияет вовсе. Готовый подбор сечения под комнату даёт калькулятор балок перекрытия.
| Момент | qL² ÷ 8 |
| Прогиб | 5qL⁴ ÷ (384 EI) |
| Момент сопротивления | b h² ÷ 6 |
| Момент инерции | b h³ ÷ 12 |
| Норма прогиба на 3 м | l/150 |
| Норма прогиба на 6 м | l/200 |
| Между узлами | линейная интерполяция |
| Пролёт в формуле прогиба | в четвёртой степени |
| Сверено | 07.09.2026 |
Как пользоваться
- Сосна и ель различаются по сорту: у первого сорта расчётное сопротивление 14 МПа, у второго 13, у третьего 8,5. Для проката есть сталь С245.
- Пролёт — расстояние между опорами в свету. Сечение прямоугольное; для проката можно ввести момент сопротивления и момент инерции из сортамента.
- Удобнее задать её на квадратный метр и указать шаг балок — калькулятор переведёт в погонную сам.
- Прочность обычно проходит с большим запасом, а решает прогиб. Красная строка означает, что сечение нужно увеличивать.
Частые вопросы
Почему прогиб важнее прочности
Потому что до разрушения деревянная балка обычно не доходит. Зыбкий пол при этом чувствуется сразу. Прочность зависит от момента сопротивления, который растёт как квадрат высоты, а прогиб — от момента инерции, растущего как куб. Поэтому у балки, прошедшей по прочности с трёхкратным запасом, прогиб может выйти за норму. В расчётах перекрытий именно прогиб и определяет сечение.
Как считается прогиб
Для однопролётной балки под равномерной нагрузкой f = 5qL⁴ ÷ (384 × E × I). Здесь q — погонная нагрузка, L — пролёт, E — модуль упругости материала, I — момент инерции сечения. Четвёртая степень пролёта означает, что при удвоении длины прогиб растёт в шестнадцать раз: балка, отлично работавшая на трёх метрах, на шести проваливается.
Какой прогиб считается допустимым
СП 20.13330.2016 задаёт его таблицей: при пролёте 1 метр это l/120, при 3 метрах l/150, при 6 метрах l/200, при 24 метрах l/250, между узлами таблицы значения интерполируют. Для пролёта 4 метра норма выходит около l/180, то есть 22 миллиметра. Распространённое правило «одна двухсотая всегда» строже нормы на коротких пролётах и мягче на длинных.
Что такое момент сопротивления и момент инерции
Две геометрические характеристики сечения. Момент сопротивления W отвечает за прочность, для прямоугольника он равен b × h² ÷ 6. Момент инерции I отвечает за жёсткость и равен b × h³ ÷ 12. Обе величины считаются относительно оси, вокруг которой балка гнётся, поэтому положенная плашмя доска 50 × 200 держит впятеро хуже, чем поставленная на ребро.
Как перевести нагрузку с квадратного метра на погонный
Умножить на шаг балок. Если перекрытие несёт 400 килограммов на квадратный метр, а балки стоят через 0,6 метра, каждая берёт на себя полосу шириной 0,6 метра, то есть 240 килограммов на погонный метр. В расчёт идут килоньютоны: 240 килограммов силы — это 2,35 кН/м.
Какую нагрузку закладывать в перекрытие
Сумму постоянной и временной. Временная для жилых комнат по СП 20.13330 — 150 килограммов на квадратный метр, для чердака без хранения 70. Постоянная — вес самой конструкции: балки, черновой и чистовой пол, утеплитель, подшивка потолка, перегородки. Для обычного деревянного перекрытия постоянная выходит 150–250 килограммов, и суммарная расчётная нагрузка получается 350–400.
Чем отличаются сорта древесины
Числом и размером пороков: сучков, трещин, наклона волокон. По СП 64.13330 расчётное сопротивление изгибу для сосны и ели равно 14 МПа у первого сорта, 13 у второго и 8,5 у третьего. Модуль упругости у всех сортов одинаковый — 10 000 МПа, поэтому на прогиб сорт не влияет вовсе. На прочность он влияет сильно. В обычной продаже идёт второй сорт.
Что менять, если балка не проходит
В первую очередь высоту сечения: прогиб зависит от неё в кубе, и переход со 150 на 200 миллиметров уменьшает прогиб более чем вдвое. Второй способ — уменьшить шаг балок, он снижает нагрузку на каждую пропорционально. Третий — сократить пролёт промежуточной опорой; это самый сильный ход, потому что пролёт входит в четвёртой степени.
Учитывает ли калькулятор скол и смятие на опорах
Нет, он считает изгиб: момент, напряжение и прогиб. Для деревянных балок это определяющая проверка. Скалывание у опоры и смятие древесины поперёк волокон в опорной площадке проверяют отдельно, и для обычных пролётов до шести метров при опирании на стену они запас не съедают.
Подойдёт ли расчёт для двускатной или консольной схемы
Нет. Формулы записаны для однопролётной балки на двух опорах с равномерной нагрузкой. У консоли и у неразрезной балки другие коэффициенты, а сосредоточенный груз посередине даёт момент вдвое больше распределённого при той же полной нагрузке. Для подбора сечения перекрытия по назначению комнаты есть отдельная страница: деревянные балки перекрытия.
