Расчёт воздухообмена

Сколько раз за час полностью сменится воздух в помещении. Кратность единица означает, что за час через комнату пройдёт объём, равный её собственному: в комнате 20 квадратов с потолком 2,7 метра это 54 кубометра в час. Величина удобна тем, что не зависит от площади, и по ней задают требования к самым разным помещениям.

Жилой комнате и спальне хватает единицы, кухне квартиры нужно 3–6, ванной и санузлу 6–8, офису 3–5, переговорной 6–8, спортзалу 4–6, гаражу 6–8, залу кафе 8–10, кухне ресторана 20–30, серверной 10–20. Для жилья при этом действует и прямая норма по СП 54.13330: кухня с электроплитой 60 кубометров в час, с газовой на четыре конфорки 90, ванная 25, совмещённый санузел 50.

Потому что определяющим оказывается то один, то другой. В большой пустой комнате побеждает кратность, в маленькой переговорной на десять человек — норма на людей, в квартире с высокими потолками — норма по площади. Проект ведут по наибольшему из трёх: он и обеспечивает выполнение всех требований сразу.

По СП 60.13330 при постоянном пребывании — 60 кубометров в час на человека в помещении без естественного проветривания и 30, если окна открываются. Цифра выведена из углекислого газа: человек в покое выдыхает около 20 литров CO₂ в час, и чтобы концентрация в помещении держалась около 1000 частей на миллион, нужно примерно 30 кубометров свежего воздуха.

Приложите лист бумаги к решётке: при исправной тяге он держится сам. Если отходит, канал забит либо не хватает притока. Точнее меряют анемометром: скорость в решётке умножают на её живое сечение и получают фактический расход в кубометрах в час. Проверять нужно при закрытых окнах — с открытыми покажет что угодно.

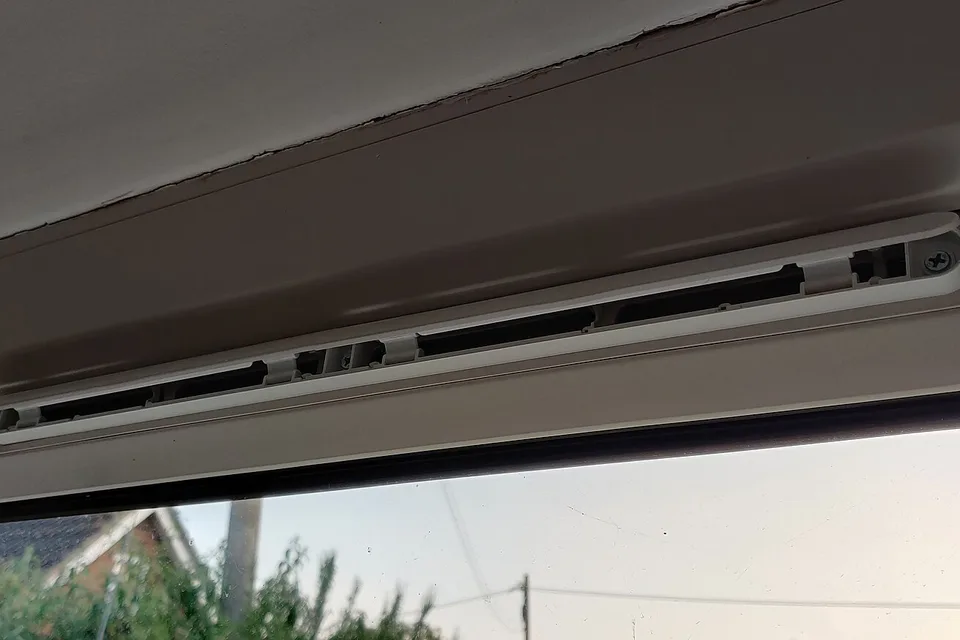

Воздух не берётся из ниоткуда: сколько вытянули, столько должно войти. В старом доме приток шёл через щели деревянных рам, и система работала сама. Герметичные стеклопакеты этот путь закрыли, и вытяжка встала — в кухонном канале при закрытых окнах тяга нередко нулевая или обратная. Приток дают клапаны в стене или в раме либо приточная установка.

Мощность калорифера считается как 0,338, умноженные на расход в кубометрах в час и на разницу температур. Для квартиры со ста кубометрами в час при уличных минус двадцать и комнатных плюс двадцать это 1,35 киловатта — работающих круглосуточно всю зиму. Именно поэтому в механическую вентиляцию ставят рекуператор: он возвращает от половины до трёх четвертей этого тепла.

Разделить расход на 3600 и на скорость — получится площадь сечения в квадратных метрах. Скорость в жилых помещениях держат до трёх метров в секунду на ответвлениях и до пяти на магистрали. Калькулятор показывает готовый диаметр, а подробный подбор с типоразмерами и эквивалентным диаметром делает расчёт сечения воздуховода.

Нет, по помещениям. Вытяжку берут из кухни и санузлов, приток подают в комнаты, а воздух перетекает под дверями через зазор 15–20 миллиметров или переточные решётки. Суммарный приток должен равняться суммарной вытяжке. Если сложить кратности всех помещений в одну цифру, получится завышенная установка и сквозняки.

Углекислый газ — самый удобный индикатор свежести: на улице около 420 частей на миллион, в хорошо проветренной комнате до 800, при 1400 появляется сонливость, выше 2000 заметно падает внимание. В закрытой спальне на двоих концентрация уходит за 2000 к утру. Бытовой датчик CO₂ показывает, хватает ли фактического воздухообмена, лучше любого расчёта.
