Калькулятор цветовой маркировки резисторов
Выберите цвета полос, и калькулятор покажет сопротивление, допуск и температурный коэффициент. Работает и наоборот: введите номинал и получите цвета, а ниже расшифровка SMD-кодов.
SMD-резистор
Как читается маркировка
Калькулятор знает все двенадцать цветов стандарта IEC 60062 и «пустую» полосу для допуска ±20 %. Для каждой полосы в списке остаются только допустимые цвета: золото и серебро не бывают цифрой, белый не бывает допуском. Рисунок резистора перекрашивается сразу, по нему удобно сверяться с деталью в руке.
Под номиналом показаны допуск и реальный диапазон сопротивления, а для шестиполосных — температурный коэффициент. Калькулятор проверяет, есть ли получившийся номинал в стандартном ряду E24 или E96. Если нет — скорее всего, полосы прочитаны с другой стороны, и рядом подсказаны ближайшие стандартные значения.
Обратный режим принимает номинал в любой записи: 4,7к, 4k7, 1,5М, 220 — и расставляет цвета для четырёх полос при допуске 5 % или пяти полос для точных резисторов. SMD-коды читаются в трёх форматах: три или четыре цифры, запись с буквой R и код EIA-96 из двух цифр и буквы.
Номинал выводится в удобных единицах: омах, килоомах, мегаомах, с запятой, как пишут в схемах. Диапазон под ним показывает, какое сопротивление покажет мультиметр у исправной детали: резистор 1 кОм ±5 % должен давать от 950 до 1 050 Ом. Если прибор показывает меньше или больше, деталь неисправна или перегрета.
| Цвет | Цифра | Множитель | Допуск |
|---|---|---|---|
| Чёрный | 0 | ×1 | — |
| Коричневый | 1 | ×10 | ±1 % |
| Красный | 2 | ×100 | ±2 % |
| Оранжевый | 3 | ×1 000 | ±0,05 % |
| Жёлтый | 4 | ×10 000 | ±0,02 % |
| Зелёный | 5 | ×100 000 | ±0,5 % |
| Синий | 6 | ×1 000 000 | ±0,25 % |
| Фиолетовый | 7 | ×10⁷ | ±0,1 % |
| Серый | 8 | ×10⁸ | ±0,05 % |
| Белый | 9 | ×10⁹ | — |
| Золотой | — | ×0,1 | ±5 % |
| Серебряный | — | ×0,01 | ±10 % |
От радиоламп до SMD

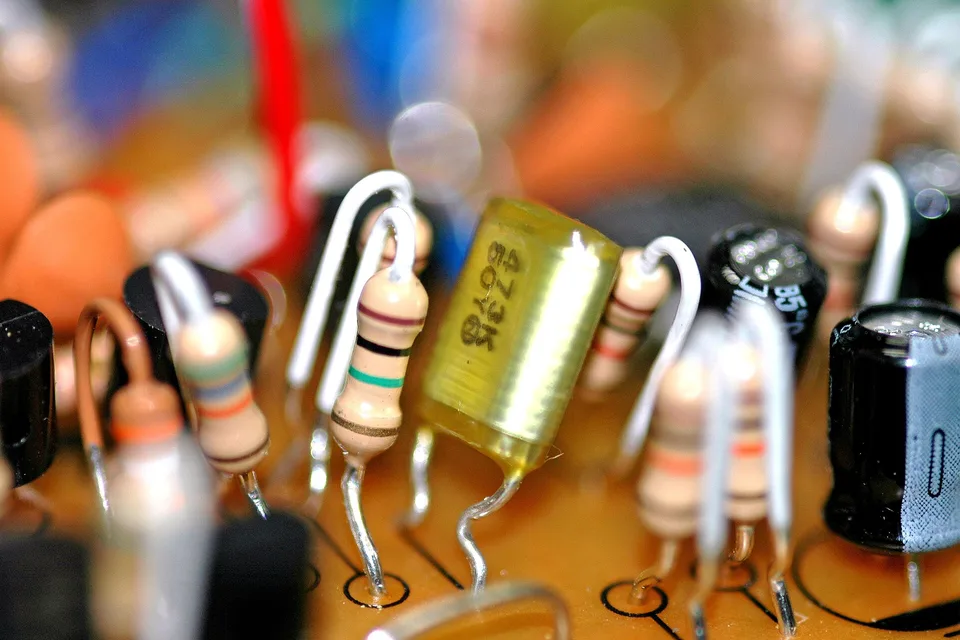

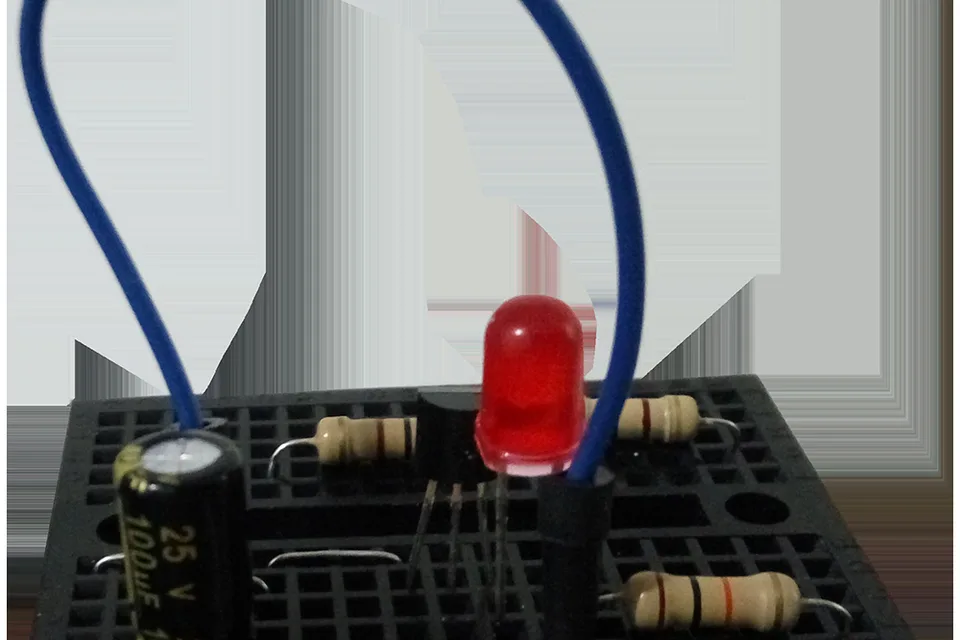

Цветовую маркировку резисторов ввели в 1920-х годах в США, когда радиоприёмники стали массовыми и детали понадобилось маркировать так, чтобы номинал читался с любой стороны и не стирался. Надпись на крошечном цилиндре не помещалась, и её заменили цветными кольцами, которые видны и после пайки. Код закрепили в стандарте ассоциации производителей радиодеталей, а позже в международном IEC 60062.
Единица сопротивления названа в честь немецкого физика Георга Ома, который в 1827 году опубликовал закон о связи тока, напряжения и сопротивления. Ряды номиналов E6, E12 и E24 придумали так, чтобы соседние значения отличались примерно на величину допуска: при ±20 % достаточно шести номиналов на декаду, при ±5 % — 24.

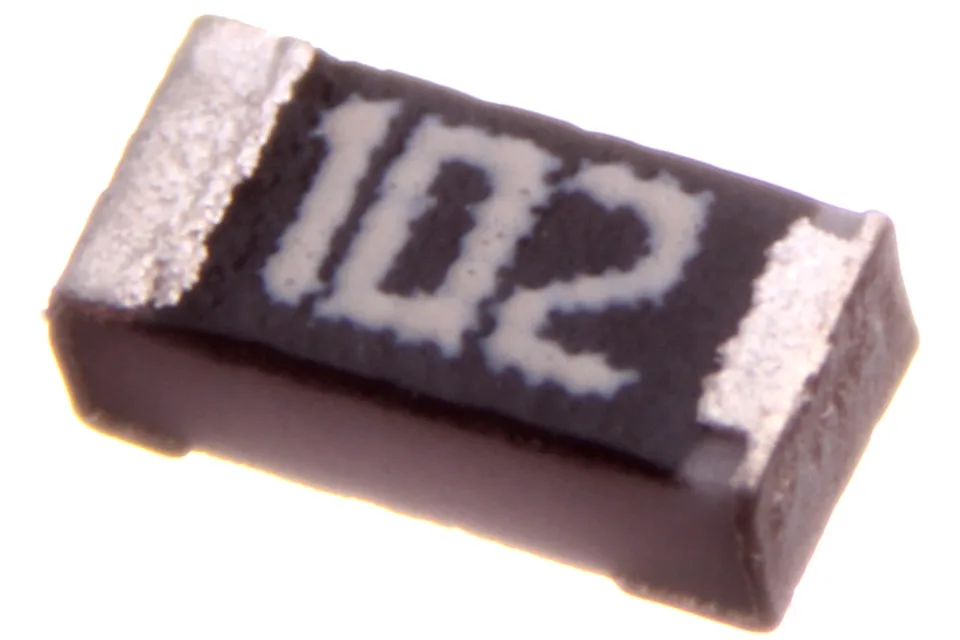

С появлением поверхностного монтажа резисторы уменьшились до долей миллиметра, и полосы сменились цифровым кодом на корпусе. Для точных резисторов ±1 % придумали код EIA-96: две цифры — номер значения в ряду E96, буква — множитель. На старых советских резисторах номинал писали прямо на корпусе буквенно-цифровым кодом: 4К7 — это 4,7 кОм, 1М0 — 1 МОм, буква на месте запятой, как в коде 4R7 у SMD. Цветовые полосы на отечественных деталях появились с переходом на международный стандарт.
Цвета, номинал и SMD
Выберите, сколько полос на резисторе, и отметьте цвета слева направо. Начинайте с полосы, которая ближе к краю; золотая или серебряная полоса всегда последняя. Если цвета плохо различимы — коричневый и красный, оранжевый и жёлтый — сравните результат со стандартным рядом, калькулятор подскажет, правдоподобен ли номинал.
Для подбора детали из набора или при покупке введите номинал в поле «Номинал → цвета» и выберите допуск: калькулятор расставит полосы и покажет их на рисунке. Для SMD введите код с корпуса — 103, 1002, 4R7 или 01C.
Ток, напряжение и мощность на резисторе посчитает калькулятор закона Ома, ток по мощности прибора — ватты в амперы.
| Полос | 4, 5 или 6 |
| Цветов | 12 и «без полосы» |
| Ряды | E6, E12, E24, E96 |
| SMD | 3 и 4 цифры, R, EIA-96 |
| Стандарт | IEC 60062 |
Как пользоваться
- 4, 5 или 6, как на вашем резисторе.
- Слева направо, от края без зазора.
- Сопротивление, допуск, диапазон и ТКС.
- Код на корпусе чип-резистора.
Частые вопросы
С какой стороны читать цветовую маркировку резистора
Первая полоса ближе к краю корпуса, а полоса допуска — золотая, серебряная или отстоящая чуть дальше — стоит последней. Золото и серебро не бывают первой полосой: если они с одного края, читайте с другого. Если сомневаетесь, прочитайте в обе стороны и выберите номинал, который есть в ряду E24 или E96, — калькулятор покажет, стандартный ли номинал.
Чем отличаются резисторы с 4, 5 и 6 полосами
У 4-полосного две цифры, множитель и допуск, обычно ±5 %. У 5-полосного три цифры — это точные резисторы с допуском ±1 % и лучше. Шестая полоса — температурный коэффициент сопротивления, сколько миллионных долей меняется номинал на градус.
Как расшифровать SMD-резистор
Три цифры: две значащие и множитель, 472 — это 47 × 10² = 4,7 кОм. Четыре цифры: три значащие и множитель, 4701 — 4,7 кОм. Буква R ставит запятую: 4R7 — 4,7 Ом. Две цифры и буква — код EIA-96 для резисторов ±1 %: 01C — 100 × 100 = 10 кОм.
Что значит ряд E24 и E96
Номиналы резисторов выпускают из стандартных рядов: в E24 24 значения на декаду для допуска 5 %, в E96 — 96 значений для 1 %. Если нужного номинала нет, калькулятор подскажет ближайшие из ряда, а схему можно собрать из двух резисторов.
Почему у белой полосы нет допуска
По стандарту IEC 60062 белый цвет означает цифру 9 и множитель 10⁹, а допуск белым не обозначают. Для допуска используют коричневый (±1 %), красный (±2 %), зелёный (±0,5 %), синий (±0,25 %), фиолетовый (±0,1 %), серый (±0,05 %), золотой (±5 %) и серебряный (±10 %).
