Калькулятор режимов резания
Выберите операцию, материал детали и инструмент, укажите диаметр: калькулятор подберёт скорость резания и посчитает обороты шпинделя, подачу и время прохода.
Скорости резания по материалам
Скорости и подачи — стартовые значения для наружного точения, концевой фрезы и спирального сверла с охлаждением. Жёсткость станка, вылет инструмента и марка пластины меняют режим, поэтому первый проход делайте с нижней границы.
Три операции в одном калькуляторе
Калькулятор режимов резания подбирает скорость резания и считает обороты шпинделя, подачу и время прохода для трёх операций: наружного точения, фрезерования концевой фрезой и сверления спиральным сверлом.
Выберите материал детали — от стали 20 до капролона — и материал инструмента: твёрдый сплав или быстрорежущую сталь Р6М5. Калькулятор поставит скорость резания в середину рекомендуемого диапазона, а ползунок позволит сдвинуть её вручную.

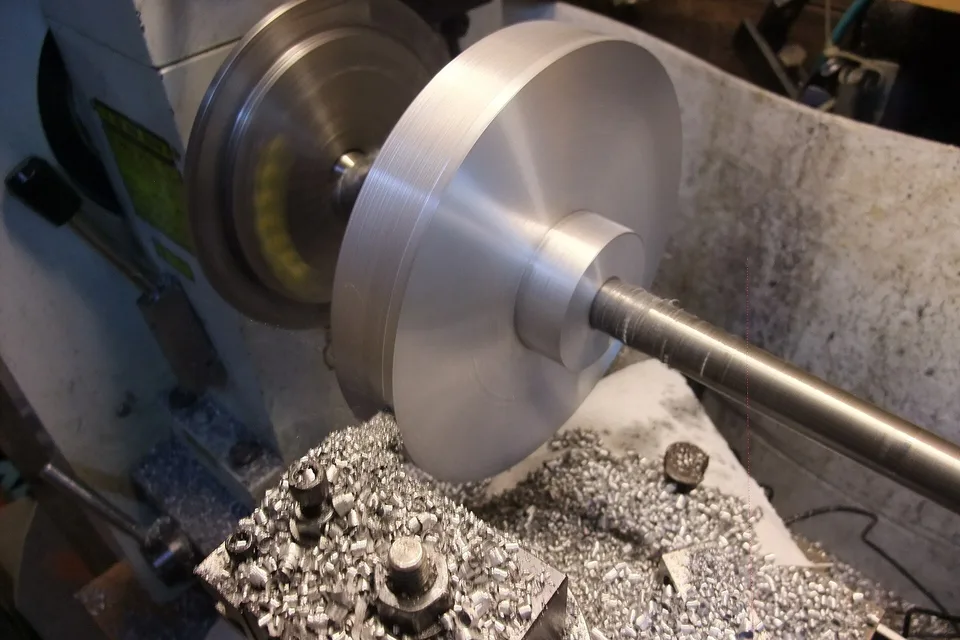

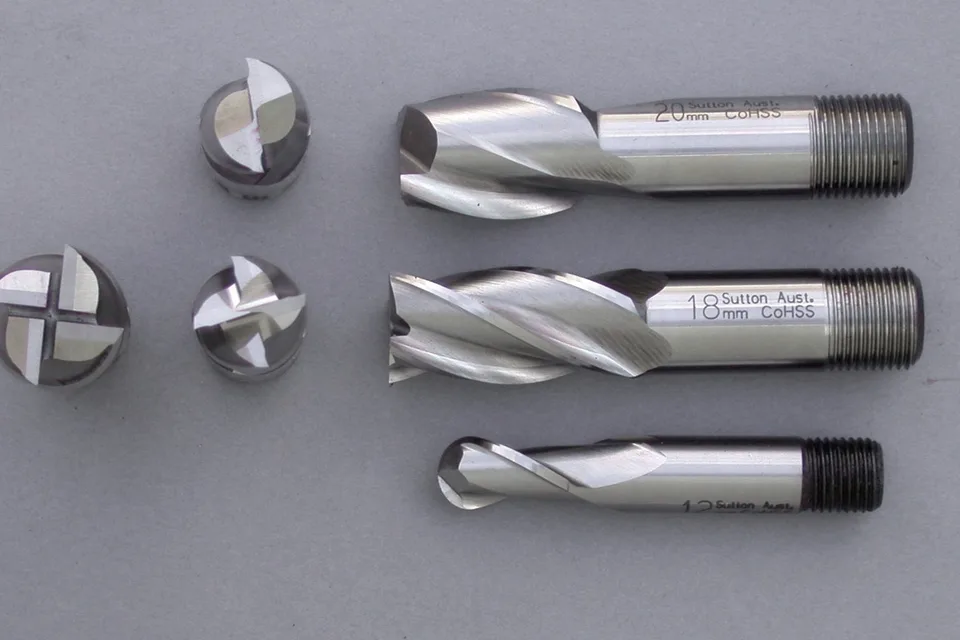

Для токарной обработки укажите диаметр детали и вид прохода: черновой, получистовой или чистовой — от него зависит подача на оборот. Для фрезы — диаметр и число зубьев, для сверла — его диаметр.
Если станок не даёт нужных оборотов, впишите его максимум. Калькулятор ограничит обороты и покажет, какой получится фактическая скорость резания. Внизу — таблица скоростей по всем материалам, строка выбранного подсвечена.
| Материал | Р6М5, м/мин | Твёрдый сплав, м/мин |
|---|---|---|
| сталь 45 | 20–30 | 100–150 |
| нержавейка 12Х18Н10Т | 15–25 | 80–120 |
| алюминий | 60–100 | 200–500 |
| латунь, бронза | 40–60 | 150–250 |
Тейлор, быстрорез и твёрдый сплав
Считать режимы резания по формулам первым начал американский инженер Фредерик Тейлор. С 1880-х годов он провёл десятки тысяч опытов на токарных станках и в 1906 году опубликовал труд «Об искусстве резать металлы».
В 1900 году Тейлор и металлург Маунсел Уайт показали на Всемирной выставке в Париже быстрорежущую сталь: резец раскалялся докрасна и продолжал резать. Скорости выросли в несколько раз. Следующий скачок дал твёрдый сплав: в 1926 году фирма Krupp выпустила сплав Widia, в 1929 году в СССР начали выпускать свой твёрдый сплав «победит».
Сегодня производители инструмента дают скорости резания в каталогах для каждой марки пластины и группы материала по стандарту ISO: P — стали, M — нержавеющие, K — чугуны, N — цветные металлы, S — жаропрочные сплавы, H — закалённые стали. Таблица в калькуляторе повторяет эти группы для самых частых материалов мастерской.
Формула оборотов с тех пор не изменилась: n = 1000 × Vc / (π × D). Скорость резания задают по материалу, а обороты зависят от диаметра: чем тоньше фреза или сверло, тем быстрее оно должно вращаться.
Как подобрать режим на станке
На домашнем или настольном станке жёсткость невелика, поэтому скорость и подачу лучше взять на четверть ниже табличных. То же касается длинных тонких деталей без задней бабки и фрез с большим вылетом: они вибрируют, и режим приходится снижать.

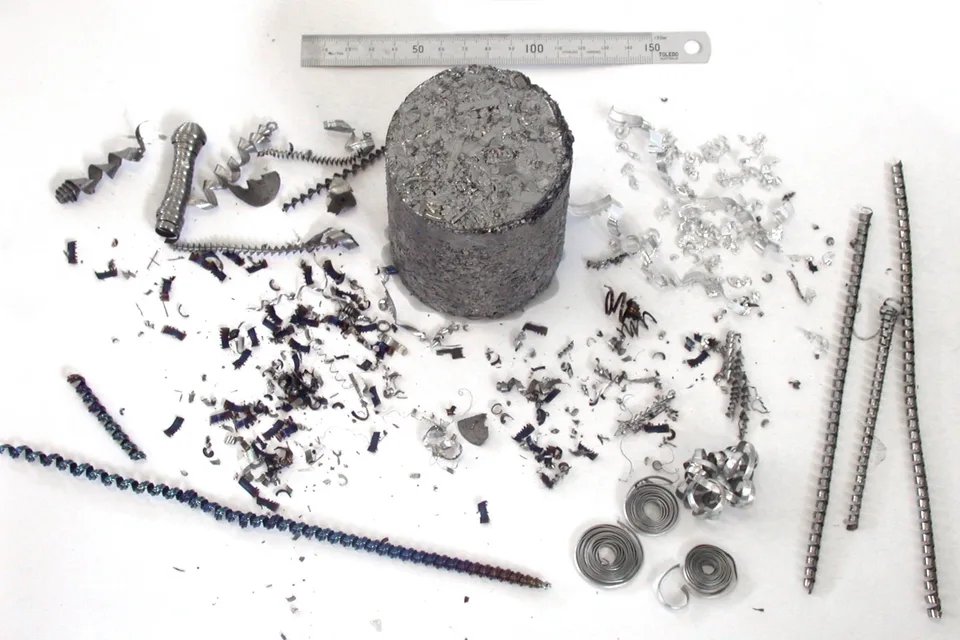

Начинайте с нижней границы диапазона и слушайте станок. Ровный шум и витая или сегментная стружка — режим подходит. Визг, вибрация и синяя стружка на стали — скорость или подача велики.
Смазочно-охлаждающая жидкость продлевает жизнь инструмента. Алюминий без неё налипает на кромку, нержавейка перегревается; чугун и латунь обычно режут всухую.
Цвет стальной стружки подсказывает температуру: соломенная и светло-коричневая — нормально для твёрдого сплава, синяя — предел, фиолетовая и серая — перегрев, быстрорежущий инструмент такого не выдержит.
Минутная подача пригодится для станков с ЧПУ и для оценки времени работы. Время прохода калькулятор считает как длину обработки, делённую на минутную подачу; подвод и отвод инструмента сюда не входят.
Для сверления глубоких отверстий, глубже трёх диаметров, выводите сверло для очистки стружки и снижайте подачу на 20–30 %.
Сверло под метрическую резьбу подберёт таблица свёрл под резьбу, вес заготовки — калькулятор веса металла.
| Обороты | n = 1000·Vc / (π·D) |
| Подача фрезы | fz × z × n |
| Материалов в таблице | 8 |
| Черновая подача точения | 0,5–1,5 мм/об |
| Чистовая подача | 0,05–0,2 мм/об |
Как пользоваться
- Точение, фреза, сверло.
- Деталь и инструмент.
- Детали или фрезы.
- Обороты и подача.
Частые вопросы
Как рассчитать обороты шпинделя
n = 1000 × Vc / (π × D), где Vc — скорость резания в м/мин, D — диаметр в мм: детали при точении, фрезы или сверла при фрезеровании и сверлении. Для Vc = 120 м/мин и D = 40 мм выходит около 955 об/мин.
Как рассчитать минутную подачу
При точении и сверлении — подача на оборот × обороты. При фрезеровании — подача на зуб × число зубьев × обороты. Фреза с 4 зубьями, 0,05 мм на зуб и 2 000 об/мин даёт 400 мм/мин.
Откуда взяты скорости резания
Для сталей — из справочных таблиц режимов для твёрдого сплава и быстрорежущей стали, для цветных металлов и пластиков — из рекомендаций производителей инструмента. Это стартовые значения: точный режим подбирают по каталогу пластины и по звуку и стружке.
Что делать, если станок не даёт нужных оборотов
Впишите максимальные обороты станка. Калькулятор ограничит их и пересчитает фактическую скорость резания и подачу. Для мелких фрез на домашнем станке это обычная ситуация.
Почему у быстрорежущего инструмента скорость ниже
Сталь Р6М5 теряет твёрдость при нагреве примерно выше 600 °C, твёрдый сплав держит до 900–1000 °C. Поэтому твердосплавным инструментом режут в 3–5 раз быстрее.
