Высота розеток, раковины и смесителя
Выберите помещение, и на схеме стены появятся высоты сантехники и розеток по СП 73.13330.2016 и ПУЭ. Нажмите на предмет, введите свой замер, и страница покажет, укладывается ли он в допуск.
Сколько розеток нужно
Схема стены, нормы и замер
Страница собирает высоты сантехники и электрики из трёх документов и рисует их на схеме стены. Выберите помещение — ванную, кухню, комнату или детский сад, — и на стене встанут умывальник, смеситель, душевая лейка, розетки и выключатель, каждый на своей высоте от чистого пола.
Нажмите на предмет или на строку списка, и справа появится карточка: высота в миллиметрах, откуда она взята и какой допуск разрешён. Для ванной есть три варианта: с отдельными смесителями, с общим смесителем на ванну и умывальник и с душевым поддоном. С общим смесителем умывальник поднимают с 800 до 850 мм, а сам смеситель вешают на 1100.
Высоты делятся на два вида. Нормы для сантехники задаёт СП 73.13330.2016: таблица 3 — борта приборов, пункт 6.2.1 — смесители и душевые сетки. Для розеток в квартире норм нет, и такие строки помечены серым номером и словом «практика». Выключатели ПУЭ рекомендуют ставить до 1 м, а в помещениях для детей — на 1,8 м.
В поле «Ваш замер» введите, на какой высоте у вас стоит прибор. Страница сравнит замер с нормой и скажет, укладывается ли он в допуск ±20 мм. Для строк из практики она покажет только разницу. Под картой — расчёт минимального числа розеток по СП 256.1325800.2016 для комнаты, кухни и коридора.
| Прибор | Высота, мм | Документ |
|---|---|---|
| Умывальник | 800 | СП 73.13330.2016, табл. 3 |
| Мойка и раковина | 850 | СП 73.13330.2016, табл. 3 |
| Ванна | 600 | СП 73.13330.2016, табл. 3 |
| Смеситель ванны | 800 | СП 73.13330.2016, п. 6.2.1 |
| Смеситель душа | 1200 | СП 73.13330.2016, п. 6.2.1 |
| Душевая сетка | 2100–2250 | СП 73.13330.2016, п. 6.2.1 |
| Выключатель | до 1000 | ПУЭ, п. 7.1.51 |
От СНиП 1985 года до ПУЭ-7

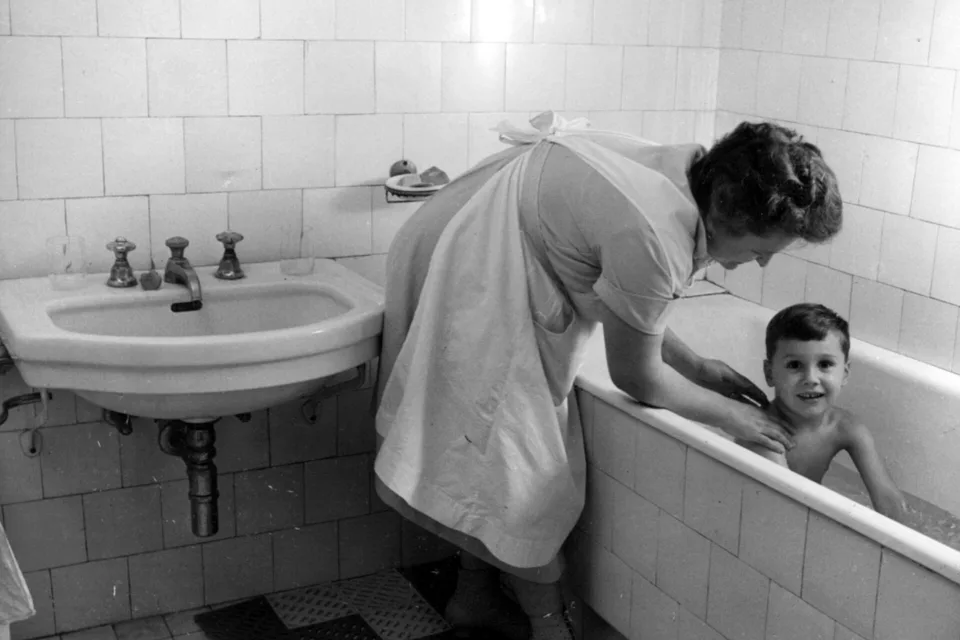

Цифры таблицы пришли из советских строительных правил. СНиП 3.05.01-85 «Внутренние санитарно-технические системы» ввели в 1985 году, в 2012 году его переиздали как свод правил СП 73.13330, а в 2016-м выпустили нынешнюю редакцию. Умывальник на 800 мм и смеситель ванны на 800 мм переходят из издания в издание почти без изменений.
С электрикой история другая. В советских домах выключатели часто вешали на высоте плеча, около 1,5–1,6 м, розетки — примерно на 0,8–0,9 м. Седьмое издание ПУЭ в 2003 году рекомендовало выключатели до 1 м со стороны дверной ручки, и за ними опустились розетки: европейская привычка ставить их на 300 мм от пола прижилась в новостройках и ремонтах.
Зоны безопасности в ванной описывает стандарт МЭК 60364-7-701, в России он действует как ГОСТ Р 50571.7.701. Отсюда правило 0,6 м: ближе к ванне и проёму душевой розеток и выключателей быть не должно. Сама розетка подключается через УЗО с током утечки 30 мА — это требование ПУЭ, п. 7.1.48.
Разметка при ремонте
Все высоты в нормах отсчитывают от чистого пола — от готового покрытия, плитки или ламината. Если вы размечаете стену до стяжки, прибавьте к цифрам её толщину и толщину покрытия, иначе умывальник окажется на 5–8 см ниже нормы. Смесители меряют до горизонтальной оси, умывальники и ванны — до верха борта.

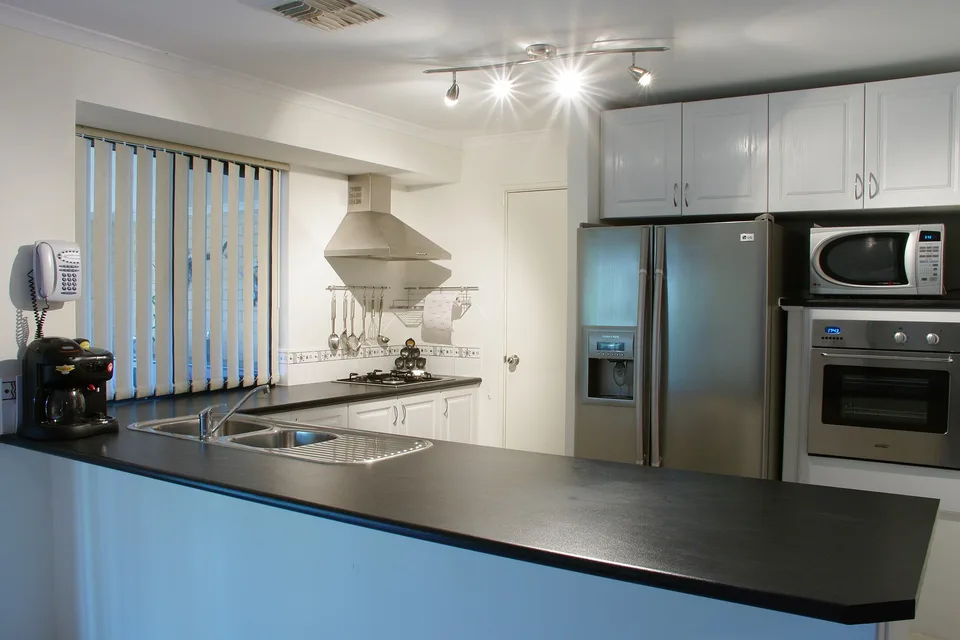

Розетки удобнее планировать от мебели. Под холодильник и встроенную технику их ставят в соседний шкаф, чтобы вилку можно было вынуть, не отодвигая прибор. Над столешницей розетка встаёт на 150–200 мм выше края. За телевизором её прячут на высоте кронштейна. На кухне по СП 256 нужно минимум 4 розетки, и сдвоенная считается за две.
Газовая труба требует отступа: розетки и выключатели по ПУЭ, п. 7.1.50, ставят не ближе 0,5 м к газопроводу. Сечение провода для розеточной группы подберёт калькулятор сечения кабеля, расцветку жил подскажут цвета проводов, плитку вокруг подрозетников разложит раскладка плитки.
| Сантехника | СП 73.13330.2016 |
| Розетки и выключатели | ПУЭ, гл. 7.1; СП 256.1325800.2016 |
| Допуск | ±20 мм, в группе 45 мм |
| Отсчёт | от чистого пола |
| Помещения | ванная, кухня, комната, детский сад |
Как пользоваться
- Ванная, кухня, комната.
- Нажмите на схеме.
- Ваша высота в мм.
- Сколько нужно по СП.
Частые вопросы
На какой высоте вешать умывальник

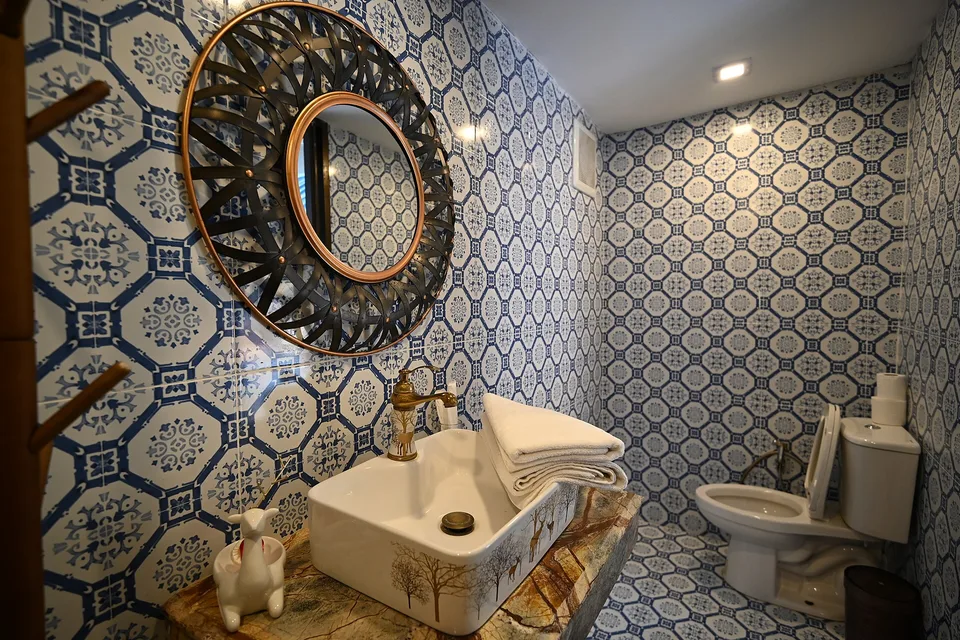

По СП 73.13330.2016 верх борта умывальника — 800 мм от чистого пола, в школах 700, в детских садах 500. Если на ванну и умывальник стоит общий смеситель, умывальник поднимают до 850 мм. Допуск ±20 мм.
На какой высоте ставить смеситель
Смеситель ванны — 800 мм от пола, общий на ванну и умывальник — 1100, смеситель душа — 1200. Над умывальником и кухонной мойкой смеситель ставят на 200 мм выше борта, над раковиной — на 250. Меряют до горизонтальной оси смесителя.
На какой высоте делать розетки в квартире
Для квартир высоту розеток нормы не задают: ПУЭ и СП 256 рекомендуют выключатели до 1 м, а про розетки в жилых комнатах молчат. На практике их ставят в 300 мм от пола, над столешницей — на 1050–1100, за телевизором — на 1100–1300.
Можно ли ставить розетку в ванной
Можно в ванной квартиры, если она дальше 0,6 м от ванны и проёма душевой и подключена через УЗО на 30 мА (ПУЭ, п. 7.1.48). Выключатель ванной по СП 256 выносят наружу.
Сколько розеток нужно в комнате
По СП 256.1325800.2016, п. 15.28, — одна розетка на каждые полные и неполные 3 м периметра комнаты. Комнате 4×3,5 м с периметром 15 м нужно не меньше 5, на кухне — не меньше 4, в коридоре — одна на каждые 10 м². Сдвоенная розетка в комнате считается одной, на кухне двумя.
На какой высоте душевая лейка
Душевую сетку по СП 73.13330.2016 вешают на 2100–2250 мм от пола до её низа. В кабинах для инвалидов — на 1700–1850, в детских садах — на 1500 мм от днища поддона.
