Расчёт тёплого пола

Для жилой комнаты стандарт — 150 миллиметров. Шаг 100 кладут в краевых зонах вдоль наружных стен и панорамных окон, где потери выше, и в ванных, где хочется тёплый пол под ногами. Шаг 200–300 берут там, где тёплый пол работает как дополнение к радиаторам. Шаг мельче 100 миллиметров смысла не имеет: труба гнётся с трудом, расход растёт, а теплоотдача упирается в предел по температуре поверхности.

Полезную площадь делят на шаг в метрах: при шаге 0,15 метра на квадратный метр уходит 6,7 метра трубы. К результату прибавляют подводку до коллектора в обе стороны и примерно десять процентов на повороты и подрезку. Для комнаты 20 квадратов с шагом 150 и подводкой 8 метров выходит около 165 метров.

Ограничение ставит гидравлика: чем длиннее петля, тем большее давление нужно, чтобы прогнать по ней воду. Практический предел — около 90 метров для трубы 16 миллиметров, 110 для 17 и 130 для 20. Если длина больше, площадь делят на два контура и более. Контуры одного коллектора желательно держать примерно равными: разница больше трети усложняет балансировку.

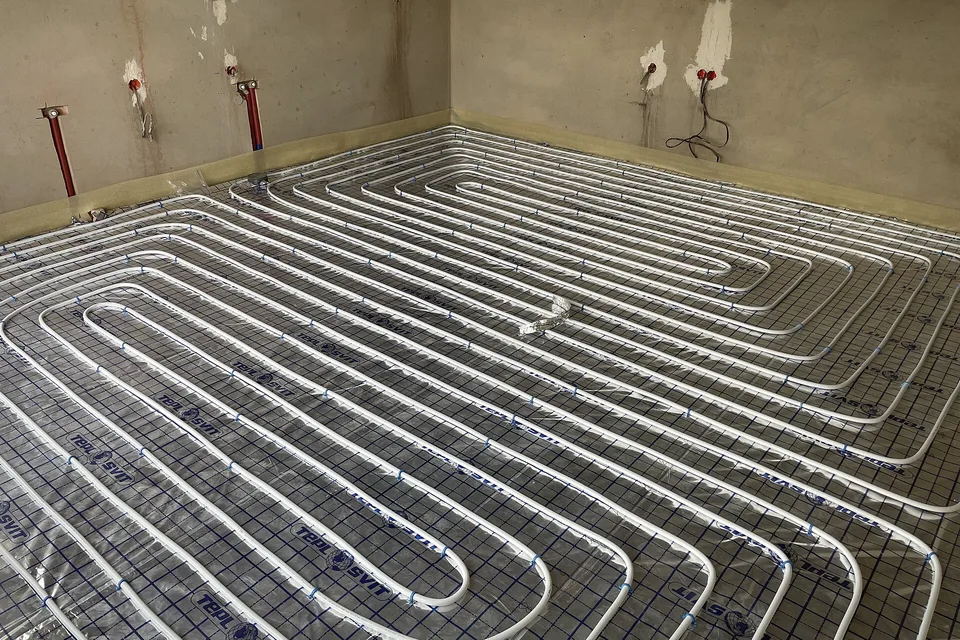

На длину трубы схема почти не влияет, на равномерность — сильно. В змейке подача сначала проходит одну сторону комнаты, и та получается теплее. В улитке подающая и обратная трубы идут рядом через одну, и температура по площади ровнее. Змейку оставляют для узких помещений и краевых зон, улитку кладут в комнатах.

При шаге 150 миллиметров и разнице 15 градусов между средней температурой теплоносителя и воздухом плитка отдаёт около 80 ватт с квадратного метра, ламинат — около 58, ковролин — 45. Теплоотдача меняется почти линейно: подняли среднюю температуру вдвое относительно комнаты — получили вдвое больше. Разница между покрытиями и есть главная причина, почему под ламинат кладут шаг мельче.

Слишком тёплый пол вреден для ног и для покрытия: ламинат рассыхается, паркет ведёт, линолеум размягчается. СП 60.13330 задаёт предел 26 градусов для помещений с постоянным пребыванием людей и 31 для помещений с временным. Европейская норма EN 1264 мягче — 29 и 33. Из предела следует потолок по теплоотдаче: при комнате 22 градуса и поверхности 26 больше 44 ватт с метра снять не получится.

Считайте по теплопотерям комнаты. Если они выше того, что пол может отдать при допустимой температуре поверхности, нужны радиаторы или больше площади укладки. В утеплённом доме с потерями 50–60 ватт на метр пола обычно хватает, в старом с потерями 120 — нет. Потери считает калькулятор теплопотерь.

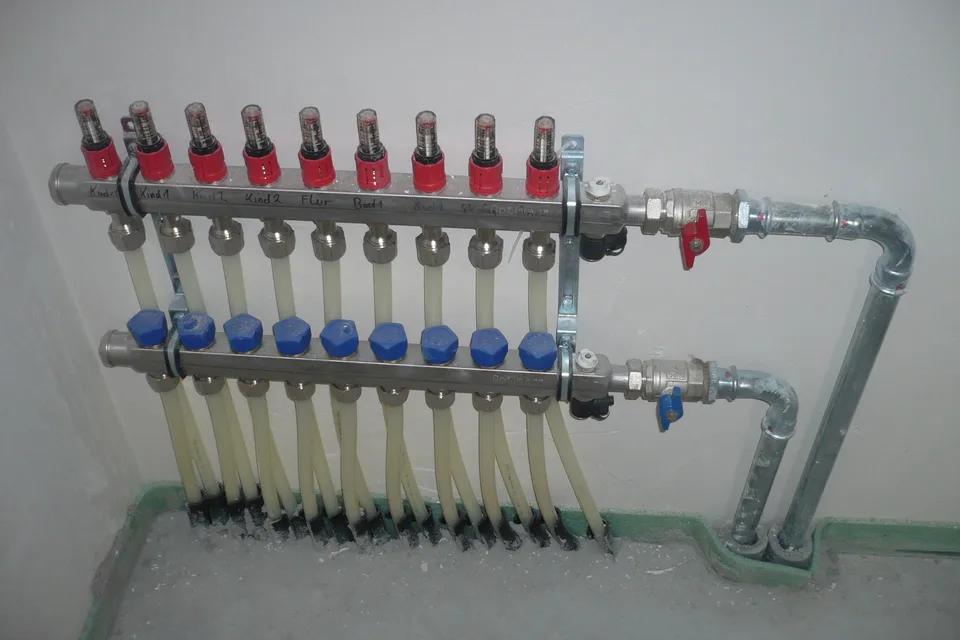

Тёплому полу хватает 35–45 градусов против 60–75 у радиаторов, и именно поэтому он дружит с конденсационным котлом и тепловым насосом: чем ниже обратка, тем выше их КПД. Подачу выставляют смесительным узлом с трёхходовым клапаном; перепад между подачей и обраткой держат около пяти градусов, иначе пол греет неравномерно.

Под встроенной мебелью без ножек и под кухонным гарнитуром трубу не кладут: тепло уходит в шкаф вместо комнаты, а деревянные детали пересыхают. Эту площадь вычитают из полезной. Под диваном и кроватью на ножках трубу оставляют — воздух под ними ходит свободно.

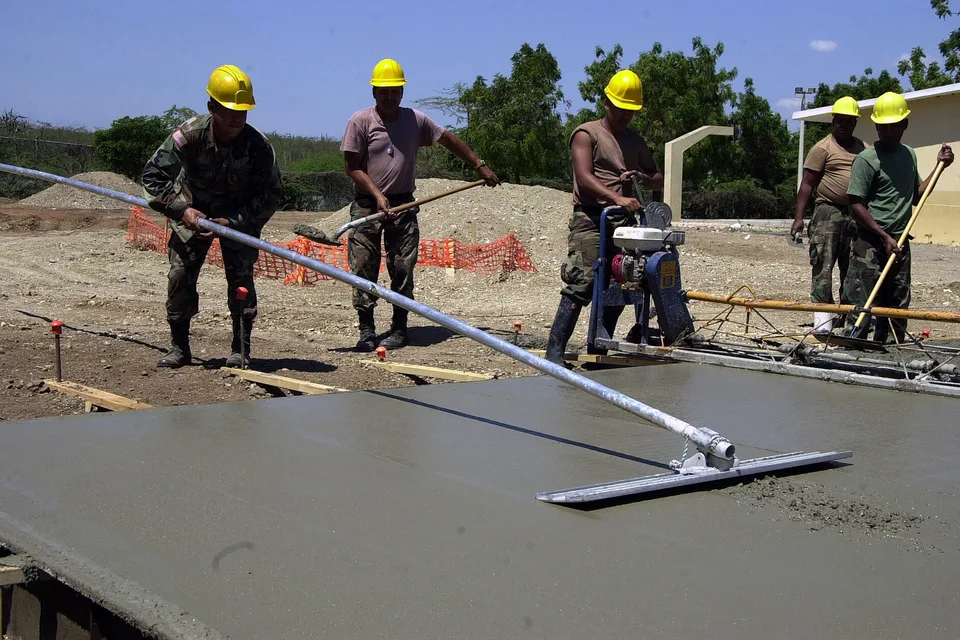

Над верхом трубы обычно 30–45 миллиметров цементно-песчаной стяжки: тоньше — она трескается и пол греет полосами, толще — растёт инерция и пол долго выходит на режим. В стяжку кладут фибру или сетку, а по периметру ставят демпферную ленту: плита при нагреве расширяется, и без зазора трескается стяжка.
