Калькулятор стропил
Задайте ширину дома, угол или высоту конька, шаг и сечение стропил: калькулятор посчитает длину стропильной ноги, их количество и кубатуру и проверит сечение на снег вашего района.
Проверка сечения
Расчёт по СП 20.13330.2016 «Нагрузки и воздействия» и СП 64.13330.2017 «Деревянные конструкции»: снег и вес кровли на наклонное стропило как на балку на двух опорах, расчётное сопротивление изгибу с коэффициентом длительной прочности 0,66, прогиб не более 1/200 пролёта.
Что считает калькулятор
Калькулятор стропил считает двускатную или односкатную крышу. Задайте ширину и длину дома, угол наклона, свес, шаг стропил и их сечение — калькулятор покажет длину стропильной ноги со свесом, высоту конька, количество стропил и объём досок в кубометрах.
Вторая часть — проверка сечения. По снеговому району и типу кровли калькулятор считает нагрузку на каждое стропило, а затем прочность на изгиб и прогиб. Полоски показывают, на сколько процентов сечение задействовано: зелёный — с запасом, жёлтый — на пределе, красный — не проходит.
Под полосками — подсказка: самое лёгкое стандартное сечение, которое выдержит нагрузку при выбранном шаге. Если вы взяли доску толще нужного, калькулятор предложит сэкономить.
Вес кровли выбирается из списка: от ондулина около 4 кг на метр до керамической черепицы около 50 кг. Если крыша утеплена, калькулятор добавляет вес утеплителя, пароизоляции и внутренней обшивки.
Разрез крыши внизу рисует дом, стропила со свесами, угол и высоту конька. Цвет стропил повторяет результат проверки, а число снежинок над крышей растёт вместе со снеговым районом.
| Снеговой район | Вес снега, кПа | Где, например |
|---|---|---|
| II | 1,0 | большая часть юга |
| III | 1,5 | Москва, Санкт-Петербург |
| IV | 2,0 | часть Урала и Поволжья |
| V | 2,5 | часть Сибири |
Нормы: снег и древесина
Нагрузки на крыши в России задаёт свод правил СП 20.13330.2016 «Нагрузки и воздействия». Страну делят на восемь снеговых районов: от 0,5 кПа, это около 50 кг на квадратный метр, до 4 кПа в самых снежных местах. Район определяют по карте в приложении к своду правил.
На крутых скатах снег не держится, поэтому нагрузку умножают на коэффициент μ: до 30° он равен единице, при 60° и круче — нулю, между ними убывает линейно. К нормативному весу снега добавляют коэффициент надёжности 1,4.
Прочность древесины берут из СП 64.13330.2017 «Деревянные конструкции». Для сосны второго сорта расчётное сопротивление изгибу — 19,5 МПа, а для снеговой нагрузки его умножают на коэффициент длительной прочности 0,66: дерево под долгой нагрузкой слабеет. Получается около 13 МПа.
Как выбрать угол, шаг и сечение
Ширину дома меряйте по внешним стенам, где будет лежать мауэрлат. Угол задают по кровле: под металлочерепицу обычно не меньше 14°, под мягкую черепицу — от 12°, под профнастил — от 8–10°.
Свес защищает стены от дождя. Обычно его делают 40–60 см по горизонтали; калькулятор добавляет свес к длине стропила вдоль ската, поэтому на крутой крыше прибавка к длине доски чуть больше, чем сам свес по горизонтали.
Шаг стропил под утеплитель выбирайте так, чтобы между ними оставалось 58–60 см: стандартные плиты ваты шириной 60 см встанут враспор. Для доски 50 мм это шаг 63–65 см по осям.
Если сечение не проходит, есть три пути: доска выше, шаг меньше или подкосы и затяжки, которые сокращают пролёт стропила. Калькулятор считает стропило без промежуточных опор, поэтому с подкосами запас будет больше.

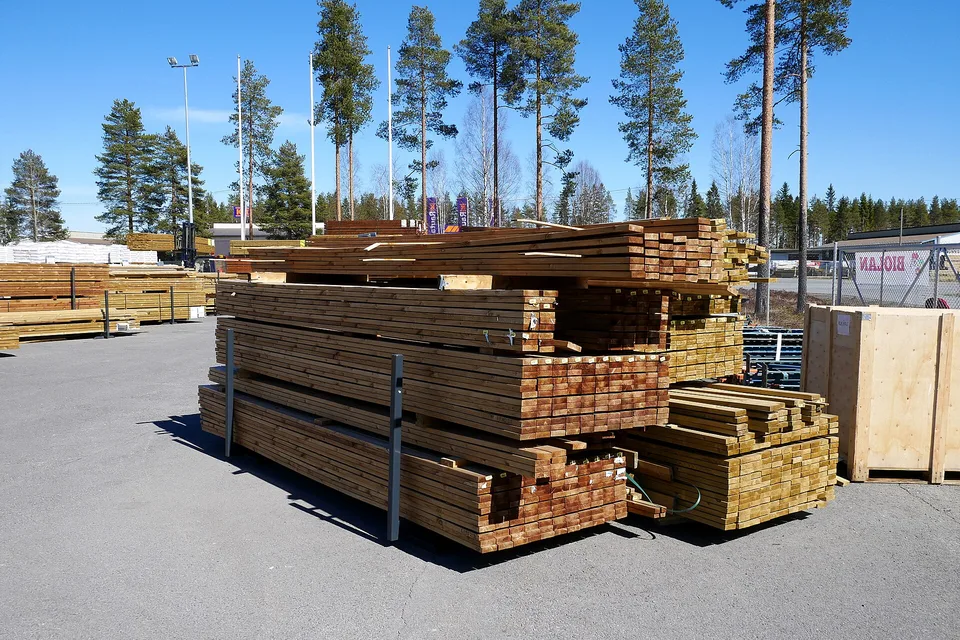

Доски для стропил берите сухие и строганые с двух сторон: сырое дерево при высыхании ведёт, и скат выходит волной.
Для стропил длиннее 6 м доски сращивают или заказывают клеёный брус. Ферму для навеса из профильной трубы посчитает калькулятор фермы, материал на кровлю — калькулятор металлочерепицы.
| Снег, I–VIII район | 0,5–4,0 кПа |
| Коэффициент для снега | 1,4 |
| Сосна 2-го сорта | 19,5 × 0,66 МПа |
| Прогиб | не более 1/200 |
| Сечений в списке | 9 |
Как пользоваться
- Двускатная или односкатная.
- Ширина, угол, свес.
- Район по карте.
- Проверка и подбор.
Частые вопросы
Как рассчитать длину стропил
Для двускатной крыши длина стропильной ноги = половина ширины дома / cos угла + вынос свеса. Для дома шириной 8 м и угла 30° это 4 / 0,866 = 4,62 м плюс свес 0,5 м — 5,12 м.
Какое сечение стропил нужно
Зависит от пролёта, шага, снегового района и веса кровли. Калькулятор проверяет выбранное сечение на прочность и прогиб и подсказывает самое экономное из стандартных, которое проходит. Для пролёта около 4 м при шаге 60 см в средней полосе обычно хватает доски 50 × 200 мм.
Как узнать снеговой район
По карте снеговых районов из приложения к СП 20.13330.2016. Москва и Подмосковье — III район (1,5 кПа), Санкт-Петербург — тоже III. Южные регионы в основном в I–II районе, большая часть Урала и Сибири — в IV–V, самые снежные районы Камчатки и Сахалина — до VII–VIII.
Какой шаг стропил выбрать
Обычно 60–120 см. Под утеплитель шириной 60 см удобен шаг, при котором между стропилами остаётся 58–60 см. Чем больше шаг, тем сильнее нагружено каждое стропило и тем толще нужна доска.
Что не учитывает калькулятор
Стропило считается как балка на двух опорах без подкосов и затяжек, ветер и сосредоточенные нагрузки не входят. Для крыш сложной формы, пролётов больше 6 м и снеговых мешков у стен нужен расчёт конструктора.
